在煤矿井下开采作业中，回柱放顶是保障采煤工作面安全、推进生产进度的关键工序，直接关系到井下作业人员的人身安全和矿山生产的连续性。回柱绞车作为专门用于井下回柱放顶、设备牵引的专用矿用设备，凭借其结构紧凑、操作便捷、适配性强的特点，成为煤矿井下不可或缺的辅助装备。JH-14回柱绞车作为回柱绞车系列中的主流机型，又称慢速绞车，主要用于煤矿井下采煤工作面回柱放顶作业，尤其适配薄煤层、急倾斜煤层等复杂作业场景，同时可承担设备回收、物料转运等辅助任务，以可靠的性能、灵活的操作，成为中小型煤矿提升作业效率、规避安全风险的核心装备。随着矿山机械化、智能化水平的不断提升，JH-14回柱绞车在技术优化、性能升级方面持续发力，逐步适配更复杂的井下工况，为矿山安全生产提供了坚实的装备支撑，其设计制造、安装调试、规范操作与维护保养，对保障井下作业安全、提升生产效率具有重要意义。

一、JH-14回柱绞车的产品概述与核心定位

JH-14回柱绞车是矿用慢速绞车的核心机型之一，隶属于JH系列回柱绞车，是专门为煤矿井下回柱放顶作业设计制造的专用设备，同时可广泛应用于各类采煤工作面的辅助牵引作业。其核心功能是在采煤工作面推进过程中，回收沉入底板或被矸石压埋的金属支柱、液压支柱，完成回柱放顶工序，释放采空区顶板压力，防止顶板垮塌等安全事故发生，为采煤工作面的持续推进提供安全保障。与JH系列其他机型（如JH-5、JH-8、JH-20等）相比，JH-14回柱绞车以140kN的平均静拉力为核心指标，适配中小型煤矿的回柱作业需求，兼顾牵引能力与灵活机动性，是目前薄煤层、急倾斜煤层采煤工作面的优选装备。

JH-14回柱绞车的核心定位是“安全、高效、灵活、耐用”，主要面向中小型煤矿井下采煤工作面，重点适配薄煤层、急倾斜煤层以及顶板压力较小的采掘工作面，解决传统回柱作业中人工操作强度大、效率低、安全风险高的痛点。其适用场景不仅局限于回柱放顶，还可用于机械化采煤工作面的设备安装与回收、物料转运、移溜槽、搬移皮带运输机头等辅助牵引工作，实现“一机多用”，大幅提升井下作业的综合效率。需要明确的是，JH-14回柱绞车为矿用辅助牵引设备，严禁用于人员提升和载人运输，所有作业必须严格遵循煤矿安全生产相关规范。

从行业应用来看，JH-14回柱绞车凭借其高度低、重量轻、移动便捷的优势，在薄煤层、急倾斜煤层采煤工作面中占据不可替代的地位。这类工作面空间狭窄、作业场地有限，大型设备难以进入，而JH-14回柱绞车体积紧凑、重心低，可灵活适配狭窄作业空间，无需复杂的基础改造即可快速投入使用。随着国家对矿山安全生产要求的不断提高，传统人工回柱方式逐步被淘汰，JH-14回柱绞车作为机械化回柱装备，能够有效减少作业人员数量，降低人工操作强度，规避回柱过程中顶板垮塌、支柱坠落等安全风险，成为中小型煤矿实现安全生产、提升机械化水平的重要装备。

JH-14回柱绞车的设计与生产严格遵循国家煤炭行业相关标准，主要依据MT/T 1001-2006《矿用回柱绞车》、GB 3836-2010《爆炸性环境用电气设备》及《煤矿安全规程》等规范，确保设备的防爆性能、牵引性能、安全性能符合井下作业要求。其电气设备均具备隔爆性能，可用于含有沼气及煤尘且周围温度不超过35℃的矿井中，从源头杜绝井下易燃易爆环境带来的安全隐患，为井下作业人员的人身安全提供可靠保障。

二、JH-14回柱绞车的核心结构组成与工作原理

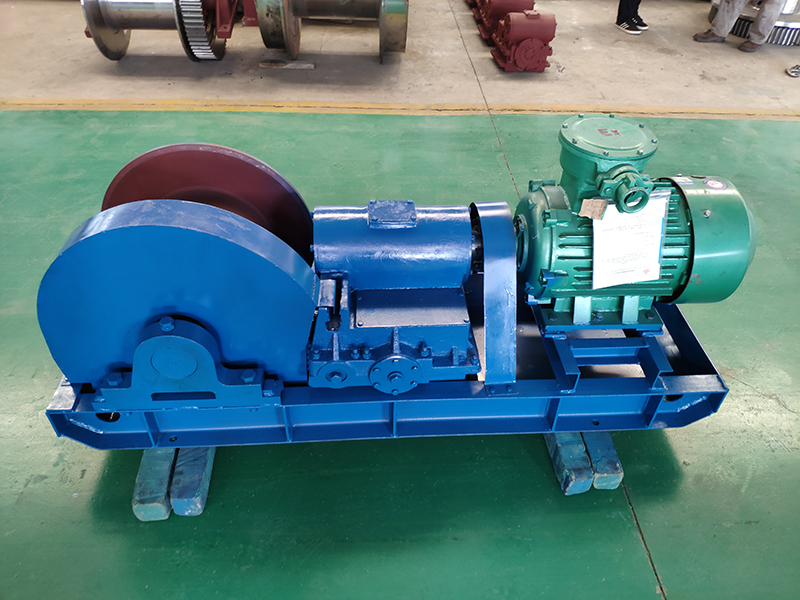

JH-14回柱绞车作为井下专用牵引设备，结构设计科学合理，兼顾了牵引性能、操作便捷性和维护便利性，整体采用对称长条型布置，核心结构主要由驱动系统、传动系统、制动系统、牵引系统、机架底座及操控系统六大组成部分，各部件分工明确、协同工作，共同实现回柱放顶、牵引转运等功能，其结构特点贴合井下复杂作业环境的使用需求，具有体积小、重量轻、运转平稳等优势。

驱动系统是JH-14回柱绞车的“动力核心”，主要由隔爆型异步电动机组成，负责为整机提供牵引动力，决定了绞车的牵引能力和运行速度。JH-14回柱绞车配套电机功率为18.5kW，转速970r/min，电机型号通常选用YB2-200L1-6，适配井下防爆、防尘、防潮的作业环境，具有动力充足、节能降耗、运行稳定等特点。电机采用隔爆设计，能够有效隔绝井下易燃易爆气体，防止电机运转过程中产生的电火花引发安全事故，符合煤矿井下防爆安全要求，可长期在粉尘、潮湿的恶劣环境中稳定运行。

传动系统是JH-14回柱绞车实现动力传递的关键部件，主要由联轴器、涡轮箱、齿轮组等组成，采用球面蜗轮副传动与开式齿轮传动相结合的方式，总传动比达到250，能够将电动机的高速旋转转化为牵引滚筒的低速大扭矩旋转，满足回柱作业中对牵引力的需求。其中，涡轮箱采用优质材料制造，内部设有圆弧面涡杆与涡轮，传动效率高、噪音低、承载能力强，运转平稳且磨损小；齿轮组采用精密加工工艺，啮合精度高，能够有效减少动力传递过程中的能量损耗，确保牵引力稳定传递。此外，部分机型配备变速机构，可根据作业需求灵活改变牵引速度和牵引力，适配不同工况下的作业需求。

制动系统是保障JH-14回柱绞车安全运行的核心部件，主要采用液力推杆制动器，分为工作制动和紧急制动两种形式，工作制动可靠、操作灵活，能够满足正常作业过程中的速度控制和停车需求，紧急制动可在突发情况下快速触发，确保绞车在最短时间内停止运行，规避跑车、过载等安全风险。制动器采用防尘、防水设计，适配井下恶劣作业环境，制动间隙可调，制动性能稳定，能够有效防止因制动失效导致的安全事故，为作业安全提供双重保障。

牵引系统是JH-14回柱绞车实现牵引作业的执行部件，主要由牵引滚筒、钢丝绳等组成。牵引滚筒为单筒缠绕式，直径400mm、宽度370mm，容绳量达到130m，滚筒表面设有绳槽，可增加钢丝绳与滚筒之间的摩擦力，避免钢丝绳打滑，确保牵引动力的有效传递。滚筒采用优质钢材锻造而成，经过精密加工和防腐处理，耐磨性强、承载能力高，可适应长期高强度牵引作业。钢丝绳选用直径21.5mm的高强度耐磨钢丝绳，抗拉强度高、韧性好、耐磨耐腐蚀，能够承受140kN的平均静拉力，确保回柱作业中不会发生断绳事故，保障作业安全。

机架底座是JH-14回柱绞车的安装基础，采用雪橇式结构，整体呈长条型对称布置，重心低、刚性好，既能打顶柱固定，又可安设地锚固定，安装方便灵活。底座采用型钢焊接而成，结构坚固，能够有效承受绞车运行过程中的振动和牵引力，确保绞车运行平稳；同时，雪橇式底座便于绞车在井下移动，无需复杂的搬运设备，可根据作业需求灵活调整安装位置，适配不同的作业场景。

操控系统主要由操控台、按钮、仪表等组成，安装在绞车一侧，操作简单便捷，操作人员只需启闭按钮开关即可完成绞车的启动、停止、调速等操作，经过简单培训即可上岗作业。仪表可实时显示绞车的运行速度、牵引荷载、电机温度等参数，便于操作人员实时掌握设备运行状态，及时发现和处理设备故障，避免设备带故障运行。

JH-14回柱绞车的工作原理简洁易懂，核心是通过驱动系统提供动力，经传动系统传递动力，带动牵引滚筒旋转，利用滚筒与钢丝绳之间的摩擦力，牵引钢丝绳运动，进而完成回柱放顶、设备牵引等作业。具体工作过程为：操作人员通过操控台启动电动机，电动机通过联轴器与涡轮减速机联接，动力经齿轮组传递给圆弧面涡杆、涡轮，再由涡轮轴上的小齿轮经中间过桥齿轮传动大齿轮，带动牵引滚筒旋转；钢丝绳缠绕在牵引滚筒的绳槽内，在摩擦力的作用下随滚筒一起运动，钢丝绳的一端连接待回收的支柱或待牵引的设备，另一端固定在合适位置，形成牵引回路；操作人员通过操控系统调节绞车运行速度，控制钢丝绳的收放，实现支柱回收、设备牵引等作业；作业过程中，制动系统可根据需求随时实现制动，确保作业安全稳定。

三、JH-14回柱绞车的技术参数与性能优势

JH-14回柱绞车的技术参数是其性能的核心体现，严格按照行业标准设计，各参数相互匹配，兼顾了牵引能力、运行稳定性和操作便捷性，能够精准适配井下回柱放顶及辅助牵引作业需求，其核心技术参数明确，可根据用户实际作业需求，在符合行业标准的前提下进行适度调整，提升设备的适配性。

核心技术参数具体如下：平均静拉力140kN，可满足中小型煤矿回柱放顶、设备牵引的需求；平均绳速0.10m/s，属于慢速绞车范畴，运行平稳，能够精准控制牵引速度，避免因速度过快导致的设备损坏或安全事故；总传动比250，动力传递效率高，可将电机的高速旋转转化为低速大扭矩，确保牵引力充足；配套电机功率18.5kW，转速970r/min，动力充足且节能降耗，适配井下防爆要求；牵引滚筒直径400mm、宽度370mm，容绳量130m，可满足中短距离牵引作业需求；钢丝绳直径21.5mm，强度高、耐磨性好，确保牵引安全；外形尺寸为2255×727×850mm，体积紧凑，高度较低，适配狭窄作业空间；主机重量1500kg，重量轻便，便于井下搬运和安装；电气设备具备隔爆性能，适配井下易燃易爆作业环境。

与传统回柱设备及其他型号回柱绞车相比，JH-14回柱绞车具有显著的性能优势，主要体现在适配性强、操作便捷、运行稳定、安全可靠、维护简单五个方面。在适配性方面，JH-14回柱绞车高度低、重量轻、体积紧凑，特别适用于薄煤层、急倾斜煤层采煤工作面，以及空间狭窄、作业场地有限的井下场景，同时可适配顶板压力较小的各类采掘工作面，既能完成回柱放顶作业，又可承担物料转运、设备牵引等辅助任务，适配范围广泛。其雪橇式底座设计，使其在井下移动平稳灵便，无需复杂的搬运设备，可快速调整安装位置，适配不同作业需求。

在操作便捷性方面，JH-14回柱绞车采用简化操控设计，操控系统布局合理，按钮简洁、仪表清晰，操作人员只需启闭按钮即可完成各项操作，经过简单培训即可上岗，大幅降低了操作人员的培训成本和操作难度。同时，设备安装便捷，既可打顶柱固定，又可安设地锚固定，无需复杂的基础改造，可快速投入使用，减少设备安装时间，提升作业效率。

在运行稳定性方面，JH-14回柱绞车采用球面蜗轮副传动，运转平稳、噪音低、传动效率高，能够有效减少动力传递过程中的能量损耗，确保设备长期稳定运行；核心部件采用优质材料制造，经过精密加工和热处理，耐磨性强、抗疲劳性好，降低了设备故障率，减少了停机维护时间。此外，设备重心低、底座刚性好，运行过程中振动小，能够适应井下颠簸、复杂的作业环境，进一步提升了运行稳定性。

在安全可靠性方面，JH-14回柱绞车配备完善的安全防护装置，液力推杆制动器制动可靠，可实现工作制动和紧急制动双重保护，能够有效规避跑车、过载等安全风险；电气设备采用隔爆设计，适配井下易燃易爆环境，从源头杜绝安全隐患；钢丝绳选用高强度耐磨型号，最小破断拉力满足设计要求，可有效防止断绳事故发生。同时，设备结构对称布置，打顶柱固定位置宽敞，进一步提升了设备运行的安全性。

在维护简单方面，JH-14回柱绞车结构简单、零部件数量少，关键部件便于拆卸和更换，维护保养难度低；日常维护主要以清理粉尘、检查油位、紧固连接件为主，无需专业的维护人员和复杂的维护设备，可大幅降低维护成本和维护工作量。此外，设备运转平稳、磨损小，使用寿命长，能够有效降低设备更换成本，为矿山企业节约生产成本。

四、JH-14回柱绞车的安装调试、操作规范与维护保养

JH-14回柱绞车的安装调试、操作规范与维护保养，直接影响设备的运行性能、使用寿命和作业安全，需严格按照行业标准、设备说明书及《煤矿安全规程》的要求，规范操作、科学维护，建立完善的管理制度，明确责任分工，规避操作风险，确保设备长期稳定运行，保障井下作业安全。

安装调试方面，JH-14回柱绞车的安装需先经机电科认证，确保设备为完好设备，再由使用单位凭审批单到机电科办理设备入井手续，方可将设备运至井下安装地点。安装前，需对安装地点进行清理和平整，确保场地平整、坚实，无杂物、无障碍物，同时检查巷道、硐室工程质量，确保达到合格品标准，能够满足绞车正常使用需求。安装时，根据作业需求选择合适的固定方式，可采用打顶柱固定或安设地锚固定，确保固定牢固，防止绞车运行过程中发生位移；将绞车吊装至安装位置，调整绞车的水平度和垂直度，确保绞车运行平稳；连接各部件的管路、线路，检查各连接件的紧固情况，确保连接牢固、无松动。

安装完成后，进行全面检查，重点检查驱动系统、传动系统、制动系统、牵引系统等部件的连接情况，检查钢丝绳的缠绕情况，确保无松弛、无扭曲、无断丝；检查操控系统和仪表，确保按钮灵敏、仪表显示正常；检查制动系统的制动性能，确保制动可靠。调试阶段，先进行空载试运行，运行时间不少于30分钟，检查电机运转、传动系统传动、滚筒旋转等情况，确保无异常噪音、无振动、无泄漏；然后进行负载试运行，逐步增加牵引荷载，测试绞车的牵引能力、运行速度和制动性能，注意当负载增加到9.7吨以上时，电机已处于超载运转状态，只能作瞬时运转，每次试车后检查钢丝绳及机器各部不得有残余变形，且涡轮箱的油温不超过80℃；调试过程中，及时发现和处理设备故障，调试合格后，方可投入正式使用。

操作规范方面，操作人员必须经过专业培训，熟悉设备的结构、工作原理、操作流程和安全注意事项，取得相应的操作资格证书后，方可上岗作业。作业前，需对绞车进行全面检查，检查电机温度、涡轮箱油位、钢丝绳磨损情况、制动系统性能、各连接件的紧固情况等，确保设备无故障、无隐患；检查作业区域，清理障碍物，设置警示标志，严禁无关人员进入作业区域；检查钢丝绳的连接情况，确保连接牢固，无断丝、无锈蚀、无扭曲。

作业时，严格按照操控流程操作，启动绞车前，确认待牵引的支柱或设备固定牢固，作业人员已撤离至安全区域；启动后，缓慢调整牵引速度，避免突然加速或减速，防止支柱或设备倾倒、钢丝绳打滑；作业过程中，实时观察仪表显示，掌握设备运行状态，密切关注钢丝绳的受力情况，发现异常情况（如钢丝绳断丝、制动失效、电机过热等），立即停止作业，切断电源，排查故障，严禁设备带故障运行；回柱作业时，需由专人指挥，协调配合，确保作业有序进行，避免盲目操作导致安全事故。作业结束后，关闭绞车电源，清理设备表面的粉尘、杂物，检查各部件的运行情况，做好设备运行记录，确保设备处于良好状态。

维护保养方面，需建立定期维护保养制度，根据设备的运行时间和作业工况，制定合理的维护保养计划，分为日常维护、定期维护和换季维护。日常维护主要包括清理设备表面的粉尘、杂物，检查各部件的连接情况，紧固松动的连接件；检查涡轮箱油位，及时补充润滑油，注意蜗轮箱油质不许任意更改，若绞车连续工作时间较长，需适当增加油量，否则会使油温猛增，蜗轮磨损加剧，传动效率降低；检查钢丝绳的磨损情况，及时清理钢丝绳表面的粉尘和油污，发现断丝、锈蚀严重时，立即更换钢丝绳；检查制动系统的制动性能，调整制动间隙，确保制动可靠。

定期维护每15-30天进行一次，重点检查驱动系统、传动系统、制动系统等核心部件，拆卸检查齿轮、轴承、涡杆、涡轮等易损部件，更换磨损严重的部件；对各转动部位进行润滑处理，小齿轮、齿轮、大齿轮需每班至少加油一次，使齿面间经常保持一层油膜；检查操控系统和仪表的灵敏度，确保正常运行；检查钢丝绳的张力，及时调整，避免松弛导致打滑。换季维护主要在季节更替时进行，重点检查设备的防护性能，清理设备内部的积水、杂物，更换适配季节的润滑油，确保设备适应不同季节的作业环境，防止因温度变化导致设备故障。

维护保养过程中，需注意以下事项：维护人员必须熟悉设备的结构和维护流程，严禁违规操作；维护前，需切断绞车电源，悬挂“禁止合闸、正在维护”的警示标志，防止误操作导致安全事故；拆卸部件时，需做好标记，便于后续安装，避免部件安装错位；更换部件时，需选用与原部件规格、型号一致的产品，确保部件适配性；维护完成后，对设备进行全面检查和试运行，确保设备无故障、运行正常；做好维护保养记录，详细记录维护时间、维护内容、更换部件情况等，为后续维护保养提供参考。此外，对于长期闲置的JH-14回柱绞车，需定期启动运行，检查设备状态，做好防腐、防尘处理，避免设备老化、损坏。

五、JH-14回柱绞车的行业应用场景与发展趋势

JH-14回柱绞车作为矿用回柱放顶的核心装备，凭借其适配性强、操作便捷、安全可靠的优势，主要应用于煤矿井下采煤工作面，尤其在薄煤层、急倾斜煤层采煤工作面中应用最为广泛，同时可拓展应用于金属矿山井下辅助牵引作业，成为保障矿山生产连续性、提升作业安全性的重要装备，其应用场景贴合矿山井下复杂作业需求，为矿山安全生产提供了有力支撑。

在煤矿井下核心应用场景中，JH-14回柱绞车主要承担回柱放顶作业，在采煤工作面推进过程中，回收沉入底板或被矸石压埋的金属支柱、液压支柱，释放采空区顶板压力，防止顶板垮塌，保障采煤工作面的作业安全。在薄煤层采煤工作面中，由于空间狭窄、高度较低，大型回柱设备难以进入，JH-14回柱绞车体积紧凑、高度低、重量轻，可灵活适配狭窄作业空间，高效完成回柱放顶作业；在急倾斜煤层采煤工作面中，JH-14回柱绞车重心低、固定可靠，能够有效抵御倾斜作业带来的侧压力，确保作业安全稳定。此外，JH-14回柱绞车还可用于机械化采煤工作面的设备安装与回收、物料转运、移溜槽、搬移皮带运输机头等辅助牵引工作，实现“一机多用”，大幅提升井下作业的综合效率，减少设备投入成本。

在金属矿山应用场景中，JH-14回柱绞车可用于井下巷道的物料转运、设备牵引等辅助作业，适配金属矿山井下的复杂作业环境，凭借其防爆性能和稳定的牵引性能，为金属矿山生产提供可靠的辅助支撑。同时，其灵活的移动和安装特性，可适配金属矿山井下不同规格的巷道，满足各类辅助牵引需求，提升作业效率。

当前，我国矿山行业正朝着智能化、机械化、绿色化的方向转型升级，国家对矿山安全生产、节能降耗的要求不断提高，传统人工回柱方式逐步被淘汰，为JH-14回柱绞车带来了广阔的市场机遇。同时，行业也面临着一些挑战：一是部分中小型矿山对新型机械化设备的接受度不高，仍依赖传统回柱方式，导致JH-14回柱绞车的应用范围受到一定限制；二是市场上部分低端回柱绞车产品同质化严重，技术含量低、安全性能差，影响了JH-14回柱绞车的市场口碑；三是智能化技术在JH-14回柱绞车上的应用还不够广泛，与矿山智能化发展的需求存在一定差距。

展望未来，JH-14回柱绞车的发展趋势主要体现在智能化、节能化、轻量化、标准化四个方面。在智能化方面，将引入智能控制系统、物联网技术和传感器技术，实现绞车的远程操控、运行状态实时监测、故障预警等功能，操作人员可通过远程终端掌握设备运行状态，实现无人值守作业，减少井下作业人员数量，进一步提升作业安全性和效率；同时，优化操控系统，实现操作自动化，减少人为操作失误，提升设备运行稳定性。

在节能化方面，将进一步优化驱动系统，采用高效节能电机和节能传动技术，降低设备能耗，符合矿山绿色低碳发展的要求；同时，优化传动结构，减少动力传递过程中的能量损耗，提升能源利用效率，为矿山企业节约生产成本。在轻量化方面，将采用高强度、轻量化的材料制造核心部件，在保证设备承载能力和耐用性的前提下，进一步减轻设备重量，便于井下搬运和安装，适配更狭窄的作业空间，提升设备的灵活性。

在标准化方面，将进一步完善产品标准，规范生产制造工艺，提升产品质量和可靠性，确保设备符合国家煤炭行业相关标准和《煤矿安全规程》的要求；同时，推动JH-14回柱绞车与矿山智能化系统的融合，实现设备的协同运行，提升矿山整体生产效率。此外，随着“中国制造2025”战略的推进，矿用装备制造业的技术水平不断提升，JH-14回柱绞车的生产制造工艺也将不断优化，采用更先进的加工设备和检测技术，提升产品质量和可靠性，推动JH-14回柱绞车向高端化、智能化、绿色化方向发展。

相信在政策支持、技术创新和市场需求的共同推动下，JH-14回柱绞车将在矿山行业发挥更大的作用，不断适配更复杂的井下工况，为矿山安全生产、高效生产提供更加强有力的装备支撑，助力矿山行业高质量发展。
