JD-1.6调度绞车：矿用辅助运输核心，安全高效赋能井下作业

在煤矿、金属矿等地下矿山生产环节中，辅助运输是衔接各作业面、保障生产连续性的关键环节，而调度绞车作为井下辅助运输的核心设备，凭借结构紧凑、操作便捷、适配性强的优势，广泛应用于井底车场、中间巷道、采区运输巷等场景，承担着矿车调度、物料转运、设备牵引等重要任务。JD系列调度绞车作为矿用调度设备的主流品类，均为隔爆型设计，可适配含有煤尘及瓦斯的矿井环境，而JD-1.6调度绞车作为其中的核心机型，凭借16kN的额定牵引力、合理的参数配置与可靠的运行性能，成为中小型矿山井下辅助运输的优选设备，既能满足常规调度与牵引需求，又能兼顾安全、经济与便捷性，为矿山安全生产筑牢运输保障，推动井下辅助运输向规范化、高效化升级。

一、JD-1.6调度绞车核心定位：适配中小型矿山，筑牢辅助运输根基

JD-1.6调度绞车，是专为矿山井下及地面辅助运输研发的隔爆型调度设备，隶属于JD系列卷扬式调度绞车范畴，其型号含义清晰明确：J代表卷扬机型，D代表调度绞车，1.6代表外层钢丝绳静张力为16kN，精准对应其中等荷载的牵引能力。该设备的核心定位是解决中小型矿山井下中短距离（≤400米）、中等荷载的调度与牵引难题，主要用于井下井底车场、中间巷道、采区运输巷的矿车编组调度，以及掘进工作面的物料转运、小型设备牵引等辅助运输任务，亦可用于矿山地面、冶金矿场或建筑工地的辅助搬运工作，是连接矿山各作业环节的“纽带”设备。

不同于大型牵引设备侧重长运距、大荷载的极端场景，JD-1.6调度绞车以“精准适配、安全可靠、操作便捷、经济实用”为核心导向，精准契合中小型矿山的辅助运输需求。其核心价值在于填补了小型绞车牵引力不足、大型设备操作复杂且成本过高的市场空白，凭借适中的牵引力与紧凑的结构，适配井下狭小巷道、复杂工况的作业环境，无需复杂的安装基础与专业操作团队，即可快速投入使用，有效提升井下辅助运输效率，降低工人劳动强度，同时控制设备投入与运维成本，成为中小型矿山辅助运输系统中不可或缺的核心设备。

相较于同系列其他机型（如JD-0.5、JD-1），JD-1.6调度绞车的核心优势的在于牵引力与适配性的精准平衡：相较于小型机型，其16kN的牵引力可轻松牵引常规矿车、井下物料及小型设备，适配范围更广；相较于JD-2及以上大型机型，其结构更紧凑、重量更轻、操作更便捷，无需大型吊装设备即可完成安装，运维成本更低，更适合中小型矿山的预算与工况需求。在行业发展趋势下，中小型矿山对辅助运输设备的“安全、高效、经济、便捷”需求日益迫切，JD-1.6调度绞车精准契合这一需求，逐步成为中小型矿山井下辅助运输的主流机型，为矿山生产连续性提供有力支撑。

作为矿用隔爆型设备，JD-1.6调度绞车完全符合井下易燃易爆环境的安全要求，可在含有煤尘及瓦斯的矿井中安全运行，无需额外加装防护装置，进一步提升了设备的适配性与实用性，为井下作业安全提供基础保障。

二、JD-1.6调度绞车结构组成与工作原理：简洁紧凑，动力传递精准可靠

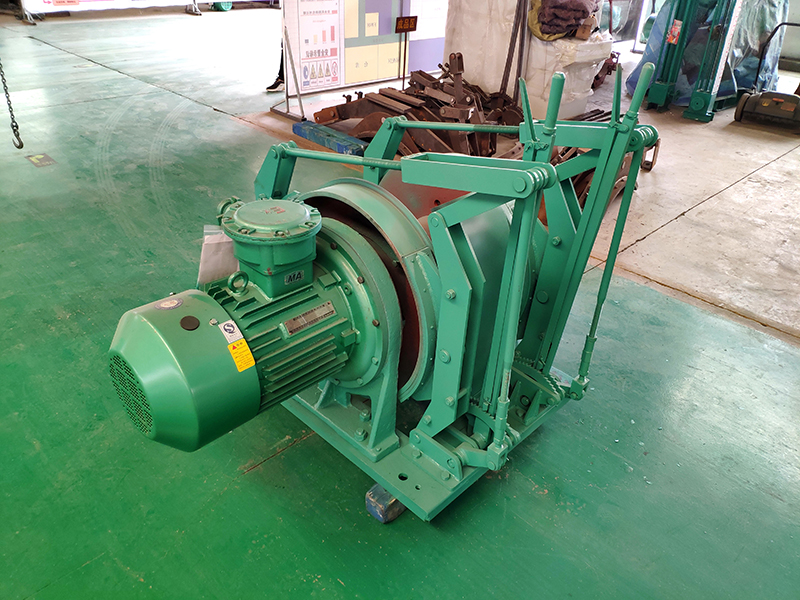

JD-1.6调度绞车之所以能在井下复杂环境中实现稳定、高效的调度与牵引，核心在于其科学合理的结构设计与成熟可靠的工作原理。设备整体遵循“结构紧凑、刚性好、运转平稳、制动可靠”的设计原则，主要由卷筒及行星齿轮传动装置、刹车装置、电动机、底座四大核心部分组成，各部件协同配合，实现动力的精准传递与运行的安全可控，同时兼顾井下狭小空间的安装与操作需求，拆解运输便捷，适配井下复杂的作业环境。

电动机是JD-1.6调度绞车的动力源，选用YBJ-25型矿用隔爆型电机，额定功率为25kW，转速可达1465r/min，电压适配380/660V井下通用电压标准，具备防爆、防尘、防潮的特点，可完全适配井下含有煤尘及瓦斯的恶劣环境，运行稳定、能耗低，能够根据牵引负载的变化，精准输出动力，确保设备在不同工况下的稳定运行。电机轴与高速传动的太阳轮轴之间通过齿轮联轴器连接，传动效率高，可有效减少动力损耗，确保动力传递的稳定性。

卷筒及行星齿轮传动装置是设备的核心动力传递部件，其中卷筒尺寸为φ310×400mm，用于缠绕牵引钢丝绳，钢丝绳直径适配15mm，容绳量可达400米，适配中短距离的牵引与调度需求，可有效避免钢丝绳缠绕混乱、磨损过快等问题；卷筒采用高强度钢材制作，表面经过防滑处理，提升钢丝绳与卷筒的摩擦力，防止打滑，延长钢丝绳使用寿命。行星齿轮传动装置采用两级行星齿轮传动结构，是JD系列调度绞车的核心技术亮点，由两组内齿轮传动副和一组行星齿轮系组成，两组内齿轮副装在卷筒体内，电机轴端装有套管齿轮直接伸入卷筒内，设备内部各转动处均采用滚动轴承，传动效率高、噪音低、耐磨性强，能够将电机的高速旋转转化为卷筒的低速、大扭矩旋转，总减速比可达32.5，确保牵引动力的稳定传递，同时大幅降低设备运行过程中的磨损，提升设备使用寿命。

刹车装置（制动系统）是JD-1.6调度绞车安全运行的核心保障，采用手动机械制动模式，结构简洁、制动可靠、响应迅速，能够有效规避运输过程中的跑车、失控等安全隐患。刹车装置主要由刹车闸瓦、刹车轮、制动手柄等组成，通过手动操作制动手柄，控制刹车闸瓦与刹车轮的贴合程度，实现设备的减速、停车与定位，制动性能稳定，可确保设备在额定负载下平稳制动，同时具备应急制动功能，当出现突发情况时，可快速触发制动，将卷筒锁死，确保设备与负载立即停止运行，为井下作业安全提供有力保障。根据操作工况的不同，刹车装置可实现三种工作状态：牵引工作状态、停止状态、工作下放状态，通过交替刹紧或松开左右刹车闸，灵活调节设备运行状态，适配不同的牵引与下放需求。

底座是设备的承载部件，采用型钢焊接而成，结构牢固、刚性好，用于固定电动机、卷筒、行星齿轮传动装置等核心部件，确保设备运行过程中的稳定性。底座设计紧凑，整体尺寸（长×宽×高）为1435×1217×1255mm，设备总重量（包括电动机）为1370kg，重量轻、体积小，无需复杂的基础浇灌，可直接固定在井下巷道地面，安装与移动便捷，适配井下狭小空间的作业环境，同时便于设备的拆解运输与检修维护。

JD-1.6调度绞车的工作原理简洁易懂，整体遵循“动力传递—卷筒旋转—钢丝绳牵引”的核心逻辑，依托两级行星齿轮传动实现动力的精准转换：电机启动后，通过齿轮联轴器将动力传递至高速传动的太阳轮，带动左端小齿轮架上的一对小行星齿轮旋转，由于左端内齿轮固定不动，小行星齿轮除自转外，还围绕电机齿轮公转，进而带动左端齿轮架旋转，齿轮架驱动中心齿轮旋转，再带动右端齿轮架上的一对大行星齿轮转动；通过操作刹车装置，切换设备工作状态，当左轮刹车闸松开、右刹车闸刹紧大内齿轮时，大行星齿轮自转的同时围绕中心齿轮公转，带动大齿轮架旋转，由于卷筒通过键及螺栓与大齿轮架联结，因此卷筒同步旋转，带动钢丝绳运动，实现牵引作业；当右刹车闸松开、左刹车闸刹住滚筒时，滚筒停止转动，重物被固定在某一位置，实现停止状态；当左右两刹车闸均松开时，重物自重自由下落，带动滚筒反转，实现工作下放状态，通过交替刹紧或松开刹车闸，可灵活调节下放速度或实现紧急停止。

三、JD-1.6调度绞车核心性能参数与优势：精准适配，兼顾安全与高效

JD-1.6调度绞车的性能参数经过精准优化，完美契合中小型矿山的辅助运输需求，各项参数均符合矿用设备相关标准，同时在安全、高效、便捷、经济等方面具备显著优势，相较于同类型调度绞车，竞争力突出，成为中小型矿山的优选辅助运输设备。

核心性能参数方面，JD-1.6调度绞车精准适配中短距离、中等荷载的辅助运输需求，具体参数如下：外层钢丝绳静张力为16kN，可轻松牵引常规矿车、井下物料及小型设备，满足中小型矿山日常调度与牵引需求；外层钢丝绳绳速为1.399m/s，速度适中，兼顾运输效率与安全性，避免因速度过快导致的安全隐患；钢丝绳直径适配15mm，强度高、耐磨性强，可有效承受牵引过程中的拉力，延长使用寿命；卷筒容绳量可达400米，适配中短距离运输场景，无需频繁更换钢丝绳，减少作业中断时间；电机功率为25kW，能耗低、运行稳定，可根据负载变化自动调节功率输出，实现节能运行；总减速比为32.5，动力传递效率高，确保牵引过程平稳、有力；设备外型尺寸为1435×1217×1255mm，总重量为1370kg（包括电动机），结构紧凑、重量轻，适配井下狭小空间的安装与移动；配套隔型磁力启动器为Qc83-80N，隔型控制按钮为LA81-3，完全符合井下电气安全规范，确保电气系统安全运行。

在核心优势方面，JD-1.6调度绞车凸显“安全、高效、便捷、经济”四大特点，全方位适配中小型矿山的辅助运输需求。其一，安全性能可靠，设备采用矿用隔爆型设计，可在含有煤尘及瓦斯的矿井中安全运行，符合《煤矿安全规程》各项要求；配备手动机械制动系统，制动灵敏、可靠，可实现牵引、停止、下放三种工作状态的灵活切换，有效规避跑车、失控等安全隐患，同时设备内部各转动处采用滚动轴承，运行平稳，减少故障发生率，进一步提升设备运行安全性。

其二，运输效率突出，采用两级行星齿轮传动结构，传动效率高、动力损耗小，16kN的牵引力可轻松应对常规辅助运输需求，相较于小型调度绞车，牵引能力提升显著，可大幅缩短物料转运、矿车调度的时间；容绳量可达400米，适配中短距离运输，无需频繁更换钢丝绳，减少作业中断时间，同时设备运行平稳，无明显颠簸，可有效减少物料损耗与设备损坏，进一步提升辅助运输效率，保障矿山生产连续性。

其三，操作维护便捷，设备结构简洁、布局合理，核心部件均暴露在外，便于日常检查与维护；操作采用手动控制模式，配备LA81-3隔型控制按钮，操作简单易懂，工人经过短期培训即可熟练操作，无需专业技术人员；易损件种类少、更换便捷，且易损件通用性强，可降低维护成本与备件储备成本；设备体积小、重量轻，无需复杂的基础浇灌与大型吊装设备，采用手动葫芦即可完成安装、移动与拆解，适配井下复杂的安装与作业环境，大幅降低工人劳动强度。

其四，经济性价比突出，相较于大型辅助运输设备，JD-1.6调度绞车设备投入成本低，适配中小型矿山的预算需求；设备能耗低、维护成本低，电机功率25kW，运行过程中能耗可控，长期运行可显著降低矿山辅助运输的综合成本；此外，设备核心部件采用高强度材料制作，经过严格的质量检测，故障率低，使用寿命长，可减少设备停机时间，保障生产连续性，进一步提升矿山的经济效益。

此外，JD-1.6调度绞车还具备较强的环境适配能力，除了隔爆、防尘、防潮设计外，还能适应井下潮湿、多粉尘、温差大的恶劣环境，无需额外加装防护装置，即可长期稳定运行；同时，设备可根据井下巷道的实际尺寸与作业需求，灵活调整安装位置，适配井底车场、中间巷道、采区运输巷等不同场景的辅助运输需求，布置灵活、适应性强。

四、JD-1.6调度绞车安装规范与操作要点：规范施工，保障安全运行

JD-1.6调度绞车的安全、稳定运行，离不开规范的安装施工与正确的操作流程。井下环境复杂、空间狭小、安全要求高，且设备用于矿车调度与物料牵引，操作不当或安装不规范极易引发安全事故，因此，在安装与操作过程中，必须严格遵循相关规范与操作要点，落实安全技术措施，避免因安装不当、操作失误导致设备故障或安全事故，确保设备长期稳定运行。

安装规范方面，JD-1.6调度绞车的安装需遵循“安装选址—基础固定—设备组装—钢丝绳安装—电气接线—试运转”的核心工序，每一步都需严格把控质量，确保安装规范、可靠。首先，安装选址需选择井下巷道平整、坚实、无浮石、无积水的区域，远离淋水处与危险地段，同时确保安装区域有足够的操作空间，便于设备操作与维护；其次，基础固定无需复杂的混凝土浇灌，可直接将设备底座固定在平整的地面上，采用地脚螺栓固定，确保固定牢固，避免设备运行过程中出现晃动、位移等问题，固定后检查底座水平度，确保设备运行平稳；再次，设备组装若需解体运输，需做好记号，安装时按记号顺序组装，先将电动机、行星齿轮传动装置固定在底座上，再安装卷筒与刹车装置，组装过程中确保各部件连接紧密，螺栓紧固到位，避免出现松动；然后，钢丝绳安装选用15mm规格的钢丝绳，将钢丝绳一端固定在卷筒上，缠绕整齐，避免出现扭结、打折等情况，钢丝绳另一端连接牵引钩或矿车，固定牢固，确保连接强度，同时检查钢丝绳的张紧度，避免过松或过紧；电气接线需按图纸要求进行，选用配套的Qc83-80N隔型磁力启动器与LA81-3隔型控制按钮，严格执行停送电制度，作业时按检查瓦斯、放电、验电、挂接短路地线的顺序进行，确保电气线路连接牢固、无漏电，符合井下电气安全规范。

安装完成后，需进行试运转，试运转分为空载试运转与负载试运转两个阶段，确保设备各项性能符合设计要求。空载试运转时，启动设备，运行30-60分钟，检查电机、行星齿轮传动装置、卷筒的运行状态，观察钢丝绳的运行情况，检查制动系统是否灵敏可靠，有无异响、卡顿等问题；负载试运转时，逐步增加负载，直至达到额定负载（16kN），运行1-2小时，检查设备的牵引能力、制动性能、钢丝绳张力等参数，确保设备运行平稳，无异常情况后，方可正式投入使用。

操作要点方面，操作人员必须经过专业培训，熟悉设备的结构、工作原理、操作流程与安全注意事项，取得操作资格证后，方可上岗操作。操作前，需对设备进行全面检查，检查电机运行状态、行星齿轮传动装置有无异响、钢丝绳是否有断丝、磨损、松弛等情况，检查制动装置是否灵敏可靠，电气线路是否完好，无异常情况后方可启动设备；启动设备时，需先发出启动信号，确认周边无人员、无障碍物后，再缓慢启动，逐步调整牵引速度，避免突然启动导致负载晃动或钢丝绳损坏；运行过程中，操作人员需全程坚守岗位，密切观察设备的运行状态与钢丝绳的运行情况，实时监测牵引负载与速度，若出现异响、卡顿、钢丝绳异常等情况，需立即停机，排查故障，故障排除后，方可重新启动；停机时，需先缓慢减速，待设备与负载完全停止后，关闭电源，同时将制动装置锁死，确保设备与负载稳定；此外，操作人员需严格遵守井下安全操作规程，严禁超载、超速运行，严禁在设备运行过程中进行检修、维护作业，严禁违规操作，严禁在设备运行时靠近钢丝绳与卷筒，避免发生安全事故。

同时，安装与操作过程中，需严格落实安全技术措施：对安装地点的巷道严格执行“敲帮问顶”制度，清除浮石、杂物，确保作业环境安全；安装时，需有专人现场指挥，所有作业人员听从统一指挥，确保安装工作顺利进行；拉运钢丝绳过程中，由专人指挥，防止钢丝绳扭折、打折和伤人；设备接电时，严格执行停送电制度，杜绝带电作业；操作人员需佩戴好劳动防护用品，严格遵守井下作业安全规定；未尽事宜，均严格按《煤矿安全规程》执行。

五、JD-1.6调度绞车日常维护与应用场景：长效运维，赋能多场景辅助运输

做好JD-1.6调度绞车的日常维护与保养，能够有效延长设备使用寿命，降低故障率，保障设备长期稳定运行，同时提升设备的运行效率与安全性。结合井下恶劣的运行环境与设备的结构特点，日常维护需遵循“定期检查、及时清洁、合理润滑、按需调整”的原则，制定个性化的维护方案，落实维护责任，确保维护工作常态化、规范化。

日常维护的核心内容包括四个方面：一是定期检查，根据设备的运行频率与井下环境，制定定期检查计划，每日检查钢丝绳的磨损、断丝、松弛情况，若钢丝绳磨损量超过规定标准或出现断丝，需立即更换；检查电机的运行状态，观察有无异响、过热等情况，检查电机接线是否牢固，避免出现漏电、接触不良等问题；检查行星齿轮传动装置的运行状态，观察有无异响、漏油等情况，检查润滑油的油位与油质，及时补充或更换润滑油；检查制动系统的制动性能，确保制动闸瓦贴合紧密、制动灵敏，检查制动间隙，按需调整，避免制动失灵；检查设备连接螺栓、地脚螺栓是否松动，及时紧固，避免设备运行过程中出现晃动。每周进行一次全面检查，重点检查卷筒的磨损情况，清理卷筒表面的杂物，检查电气系统的传感器与控制按钮，确保工作正常；检查行星齿轮传动装置的内部部件，清理内部杂物，确保传动顺畅。每月进行一次深度检修，对核心部件进行拆解检查，更换易损件，对设备进行全面调试，确保设备各项性能符合设计要求。

二是及时清洁，井下多粉尘、多杂物，需定期清理设备表面的粉尘、杂物，避免粉尘进入电机、行星齿轮传动装置、电气系统等部件，导致设备故障；清理钢丝绳表面的粉尘与油污，避免钢丝绳磨损过快，延长钢丝绳使用寿命；清理卷筒、制动装置上的杂物，确保设备运行顺畅，避免因杂物卡顿导致的故障。清洁时，需使用专用清洁工具，避免损坏设备部件，清洁完成后，及时擦干设备表面，避免潮湿导致锈蚀。

三是合理润滑，润滑是减少设备部件磨损、延长使用寿命的关键，需根据设备部件的类型与运行情况，选择合适的润滑油，定期为电机、行星齿轮传动装置、卷筒轴承等部件添加润滑油。添加润滑油时，需控制用量，避免过多或过少，过多会导致油污附着粉尘，影响部件运行，过少会导致摩擦力过大，加速部件磨损；同时，需定期更换润滑油，避免润滑油老化、变质，失去润滑效果，行星齿轮传动装置的润滑油一般每3-6个月更换一次，具体根据运行情况调整。

四是按需调整，根据设备的运行情况与运输工况，及时调整钢丝绳的张力，避免松弛或过紧，松弛会导致钢丝绳打滑，过紧会增加部件负荷，加速磨损；调整制动间隙，确保制动灵敏可靠；若设备出现轻微故障，需及时调整、维修，避免故障扩大，影响设备运行；定期检查设备的水平度，若出现倾斜，及时调整底座固定，确保设备运行平稳。

应用场景方面，JD-1.6调度绞车凭借灵活的适配能力与优良的性能，广泛应用于中小型煤矿、金属矿、非金属矿的井下及地面辅助运输场景，主要涵盖四大类：一是井下井底车场调度，用于矿车的编组、调车，实现矿车的有序转运，衔接井下运输与地面运输，提升调度效率；二是采区运输巷辅助运输，用于采区内部物料、小型设备的转运，以及掘进工作面的设备牵引，打通采区运输“最后一公里”，提升采区作业效率；三是中间巷道牵引，适配中间巷道的狭小空间，用于物料转运与矿车调度，替代人工搬运，降低工人劳动强度；四是地面辅助运输，可用于矿山地面、冶金矿场、建筑工地的物料搬运与设备牵引，适配地面多种作业场景，实现“一机多用”。

在实际应用中，JD-1.6调度绞车凭借安全、高效、可靠的优势，获得了广大中小型矿山用户的一致认可。例如，某中小型煤矿将JD-1.6调度绞车用于井底车场矿车调度，替代传统人工调度模式，调度效率提升40%，工人劳动强度降低60%，运输环节的安全隐患大幅降低，设备故障率控制在1%以内，每年可节约运维成本15余万元；某金属矿采用JD-1.6调度绞车用于采区运输巷物料转运，成功应对400米运距、16kN负载的运输需求，运行平稳、可靠，有效保障了采区生产的连续性，提升了采区作业效率。

结语：JD-1.6调度绞车，作为中小型矿山辅助运输的核心设备，以精准的定位、科学的结构、优良的性能、便捷的运维，打破了传统辅助运输模式的局限，为中小型矿山提供了安全、高效、经济的辅助运输解决方案。从核心定位到结构原理，从性能优势到安装操作，从日常维护到应用场景，JD-1.6调度绞车始终围绕“适配中小型矿山、保障安全高效、降低运维成本”的核心目标，凭借两级行星齿轮传动的核心优势、可靠的隔爆设计与便捷的操作性能，成为推动中小型矿山辅助运输升级、助力矿山安全生产的重要力量。随着矿山行业向智能化、安全化、绿色化方向发展，JD-1.6调度绞车将进一步优化升级，融入智能化监测与控制技术，提升设备的智能化水平，拓展应用场景，为中小型矿山高质量发展注入更强动力，助力矿山行业实现安全、高效、可持续发展。
