JHMB-14慢速绞车结构参数与矿用工况适配说明

一、整机结构与基础硬件参数

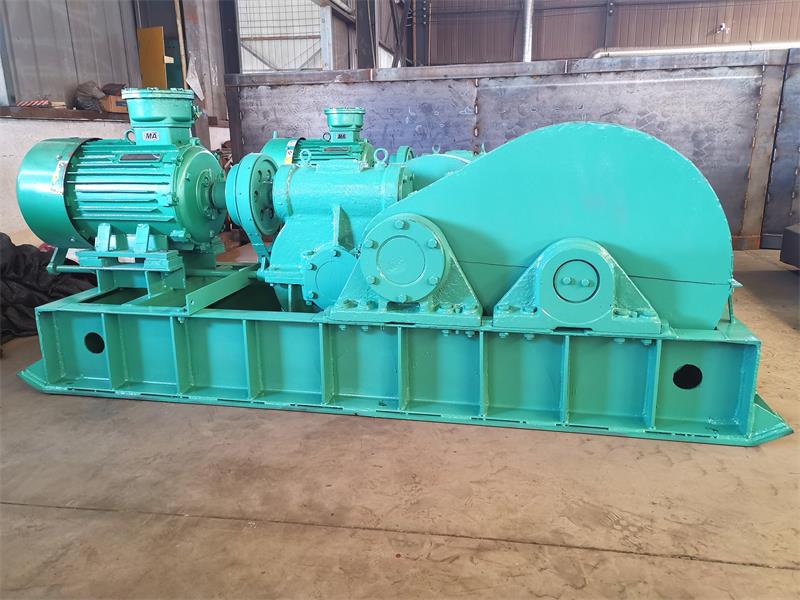

JHMB-14慢速绞车为矿用隔爆型辅助牵引设备，整体采用一体式底座焊接结构，机架采用加厚型钢成型，结构刚性充足，可承受井下牵引作业产生的冲击载荷。设备整机外形尺寸1850mm×1120mm×1050mm，整机自重1450kg，底座预留固定螺栓孔位，适配井下巷道地面锚固安装。设备核心卷筒采用铸钢一体成型结构，卷筒直径320mm，绳槽经过精加工处理，可避免钢丝绳挤压磨损，标准容绳量180m，适配中长距离井下牵引作业。设备搭载矿用隔爆三相异步电机，额定功率18.5kW，适配380V/660V双电压供电，额定转速1470r/min，绝缘等级F级，防护等级IP54，可适配井下潮湿、多粉尘恶劣环境。传动系统采用三级闭式齿轮减速结构，齿轮采用高强度合金钢调质处理，传动速比精准，整体传动结构封闭，可阻挡粉尘杂质进入传动腔体。

二、作业性能与运行技术参数

JHMB-14慢速绞车额定静拉力140kN，额定钢丝绳牵引速度0.22m/s，低速运行模式可实现载荷平稳启动，无冲击性拉力波动。设备适配钢丝绳直径21.5mm，钢丝绳抗拉强度符合矿用钢丝绳标准，可匹配设备额定载荷稳定作业。设备制动系统采用机械式带式制动与断电制动双重结构，制动响应灵敏，制动贴合面积充足，静态制动保载性能稳定，可实现载荷静置锁定，杜绝溜车、滑绳现象。设备额定工况下持续输出扭矩稳定，齿轮传动噪音数值可控，连续作业状态下传动温升处于常规区间。设备过载承载系数符合矿用设备标准，可短时承受小幅超额载荷，适配井下设备回撤、支柱牵引、物料拖拽等复杂载荷工况，运行过程速度均匀，无卡顿、抖动等异常状态。

三、适用场景与运维适配特性

JHMB-14慢速绞车主要应用于煤矿井下采煤工作面、掘进巷道、回风巷道等场景，用于回撤液压支柱、牵引井下设备、拖拽物料、巷道设备对位安装等辅助作业，适配薄煤层、倾斜煤层井下复杂施工环境。设备整体为矿用防爆设计，无明火产生，可在瓦斯、煤尘共存的井下防爆区域正常运行，适配环境温度-20℃至40℃、高湿度井下作业工况。设备采用封闭式传动结构，内部润滑体系独立，可减少煤尘、水汽对传动部件的侵蚀影响。设备操作流程简洁，配备手动制动与电控启停结构，单人可完成基础作业操控。日常运维仅需定期检查钢丝绳磨损状态、制动带贴合程度、齿轮箱润滑油液位及电机密封性能，定期更换老化配件即可。设备结构故障率低，连续作业稳定性强，可适配井下高频次、持续性辅助牵引作业，满足矿山井下常态化设备搬迁与物料牵引的施工需求。
