2JDM-20调车绞车额定工况参数、传动结构与现场运维标准

一、额定工况参数与适配环境指标

2JDM-20调车绞车是双卷筒防爆式牵引设备，主要用于矿山井下巷道、地面堆场、厂区轨道车辆的调移、牵引与对位作业，适配重载、低频往复牵引工况。设备额定钢丝绳静张力20kN，匹配标准钢丝绳直径15mm，卷筒单层容绳长度可达180m，多层缠绕可拓展至320m，满足中短距离牵引作业需求。设备平均绳速1.2m/s，传动总速比40.5，运行转速平稳，牵引输出力矩均匀，可适配重载缓慢启停作业模式。配套隔爆型三相异步电机额定功率22kW，适配380V/660V双电压、50Hz工业供电，符合井下防爆电气设备使用标准。设备工作环境温度区间-10℃至40℃，环境相对湿度不大于95%，可在含煤尘、潮湿的井下工况稳定运行，适配海拔2000米以内常规作业场地。整机整机自重1.9t，安装占用空间小，可固定安装或临时布设，单次连续作业时长适配间歇性高频启停工况，制动安全系数满足矿山设备规范要求。

二、整机传动构造与部件配置特性

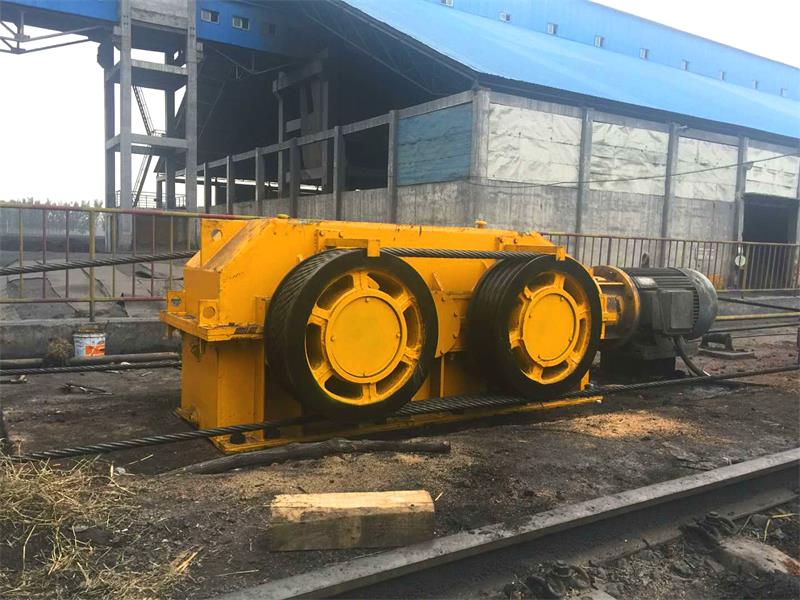

2JDM-20调车绞车采用双卷筒对称布局结构，整体由隔爆电机、行星齿轮减速器、双卷筒总成、制动机构、底座机架、操控组件组成，一体化集成设计结构紧凑，空间利用率高。设备核心传动系统采用行星齿轮啮合结构，通过多级减速实现力矩放大，齿轮采用高强度合金材质，经过调质淬火处理，啮合精度稳定，传动损耗低，可长期承受重载冲击荷载。双卷筒独立分区作业，可实现双向牵引、同步配合调车，卷筒表面加工专用绳槽，引导钢丝绳有序排布，规避乱绳、挤绳、偏磨问题，延长钢丝绳使用寿命。设备配备双路制动体系，包含工作制动与安全制动结构，制动轮贴合传动主轴布设，制动衬片接触面积充足，制动响应迅速，停机锁止稳定性强，可杜绝重载滑移隐患。整机机架采用型钢整体焊接成型，经时效去应力处理，基座刚性充足，运行过程振动幅度小，部件装配精度高，整机密封结构完善，可阻挡粉尘、水汽侵入传动腔体，适配复杂工矿环境。

三、现场布设规范与周期运维要点

2JDM-20调车绞车广泛应用于煤矿、非煤矿山井下轨道运输、车场调车、设备牵引挪移，也可用于厂区轨道车辆对位、物料拖拽等场景，适配各类重载低速牵引作业。设备安装需选取平整坚实场地，固定地脚螺栓，校准机架水平度，保证卷筒出线方向与牵引轨迹平行，规避钢丝绳斜拉偏载。设备投运前需完成空载试转、制动性能测试、钢丝绳排布核验，确认传动、制动、操控系统无异常后方可投入重载作业。日常运行需保持匀速启停，杜绝瞬间过载、急停冲击，避免钢丝绳骤拉骤放引发结构损耗。周期性运维需检查齿轮箱润滑油油位、油质，按期更换润滑介质，排查制动衬片磨损厚度、弹簧张力状态，及时更换损耗配件。定期检查钢丝绳磨损、断丝、锈蚀情况，清理卷筒绳槽杂物，紧固机架与传动部件连接螺栓，排查线路绝缘、防爆壳体密封完整性。规范的运维流程可维持设备传动效率与制动可靠性，降低故障停机概率，满足工矿场景长期、稳定的调车牵引作业需求。
