矿用JD-4调度绞车传动制动系统与技术参数阐释

一、整体结构与组成配置

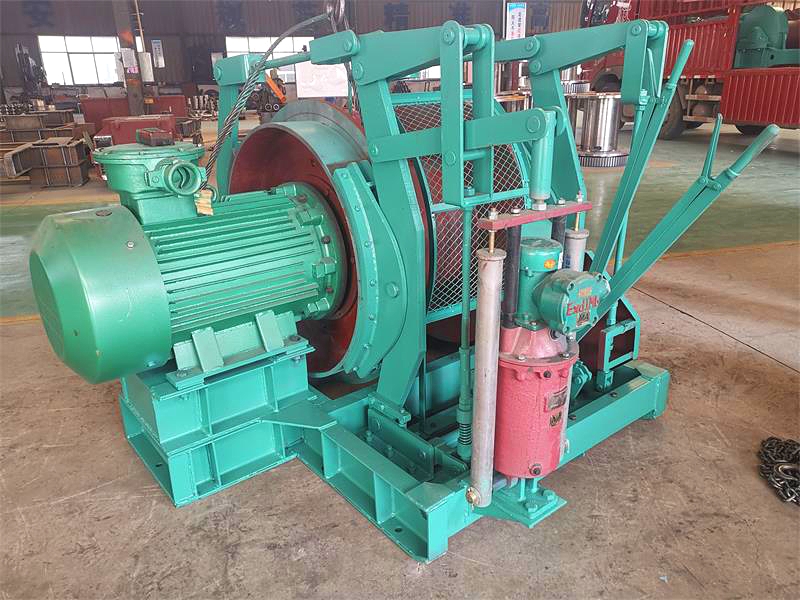

JD-4调度绞车是矿山作业专用辅助牵引设备，整体采用一体式模块化结构，核心组成包含防爆电动机、行星齿轮减速机构、铸钢滚筒、双闸制动装置及固定式机座，各部件贴合装配，整体布局紧凑，占用空间较小，适配井下狭窄作业环境。设备传动系统采用两级行星齿轮传动结构，齿轮内置在滚筒腔体内部，腔体密封结构可阻挡井下粉尘、水汽侵入，减少内部部件磨损。制动系统配备两组带式闸结构，分别为滚筒制动闸与大内齿轮工作闸，制动闸对应电机侧结构，用于设备停机锁止，工作闸控制滚筒运转状态，双闸配合实现设备启停、匀速牵引及静止锁止功能。设备机座采用整块钢板焊接成型，结构刚性稳定，可适配固定安装与短时移位安装场景，整体装配工艺简洁，后期拆解检修、部件更换操作便捷。

二、核心技术参数指标

JD-4调度绞车各项参数适配中大型矿井辅助牵引作业，核心运行参数稳定精准。设备外层钢丝绳最大静张力为40kN，匹配常规井下矿车编组牵引、物料拖拽作业需求。滚筒规格为直径580mm、宽度600mm，标准适配钢丝绳直径22mm，设备标准容绳量可达650m，可满足中长距离巷道牵引作业。设备运行绳速区间为0.95m/s-1.48m/s，平均工作绳速1.25m/s，运行转速稳定在980r/min，总减速比为33.755，传动配比合理，运行过程传动平稳。配套驱动电机型号为YBK2-280M-6，额定功率55kW，适配工业常用380V、660V、1140V电压工况，满足井下供电标准。设备整体外形尺寸规整，整机含电机自重参数适配常规巷道安装，所有参数均符合矿用设备安全检测标准，可适配长期连续工况运行。

三、适用场景与运行特点

JD-4调度绞车主要适配煤矿井下各类辅助作业场景，可用于巷道内矿车调度、编组、拖拽，同时适用于回采工作面、掘进工作面装载站的物料转运、设备移位等作业，也可兼容冶金矿山、地面工程场地的短途牵引调度工作。设备搭载防爆电机，整体符合矿用隔爆标准，可在瓦斯、粉尘等复杂井下环境稳定运行。设备启动扭矩平稳，运行过程噪音偏低，传动结构损耗小，连续作业稳定性强。制动系统响应灵敏，锁止状态贴合度高，作业过程可控性强，可适配匀速牵引、定点停靠等多种作业模式。设备适配单向、双向两种底座安装方式，可根据巷道布局调整安装形式，适配不同场地作业需求，适配性与通用性贴合矿山常态化作业要求。
