JSDB-30双速绞车传动部件与井下牵引工况参数

整机构件与外形装配指标

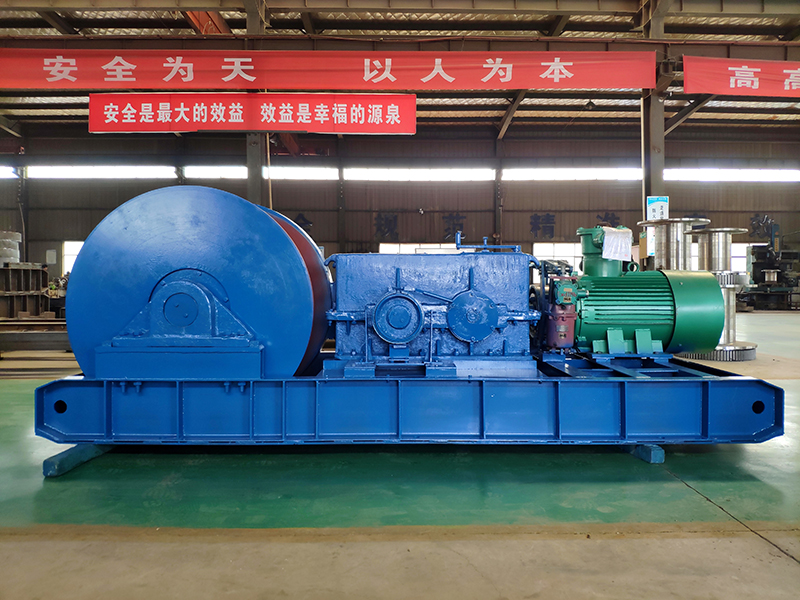

JSDB-30双速绞车为矿用防爆牵引设备，整机由防爆电机、联轴器、电力液压块式工作制动器、双速减速箱、卷筒组件、低速安全制动装置与型钢焊接底座组成，整体为长条对称布置结构，适配井下狭小巷道空间。底座采用Q235B型钢焊接成型，焊缝连续，焊后去应力处理，整机含电机自重10500kg，外形尺寸4580mm×1480mm×1580mm。卷筒规格φ730mm×900mm，卷筒筒体采用厚壁无缝钢管加工，绳槽机加工成型，容绳量可达700m，适配直径36mm钢丝绳，钢丝绳结构6×19，公称抗拉强度1670MPa。减速箱采用剖分式箱体，内部配置滑移换挡齿轮组，依靠手动拨叉实现快慢速切换，箱体内全部转动位置装配滚动轴承，轴承加注专用工业齿轮油，油位控制在刻度区间。配套电机型号YBK2-315S-6，额定功率75kW，额定转速980r/min，防爆等级ExdⅠ，防护等级IP54，供电制式AC660V/1140V。制动器制动轮表面淬火处理，制动闸瓦采用无石棉摩擦材料，摩擦片厚度12mm，磨损余量设置3mm。整机地脚预留固定孔，孔径φ32mm，基础平面度误差控制在2mm/m，固定时配套预埋地锚或混凝土基础。

牵引性能与传动运行参数

JSDB-30绞车具备快慢两档传动模式，快速档传动比40.45，慢速档传动比255.36。卷筒外层钢丝绳快速最大静张力40kN，慢速最大静张力300kN；卷筒内层钢丝绳快速最大静张力82kN，慢速最大静张力470kN，平均静张力快速61kN，慢速380kN。外层绳速快速1.5m/s，平均绳速1.1m/s；慢速0.2m/s，平均绳速0.15m/s。减速箱齿轮采用调质加表面淬火工艺，齿面硬度HRC48‑55，齿轮啮合侧隙0.25‑0.45mm。制动器工作制动、安全制动两套独立制动结构，安全制动动作响应时间小于0.5s，断电状态可实现制动锁止。设备适用环境温度0‑40℃，井下空气相对湿度不大于95%RH，介质无强腐蚀性气体。换挡操作依靠箱体外侧调速手把完成，换挡动作需在空载或低载荷状态操作，禁止重载切换档位。齿轮箱润滑油选用L-CKD220重负荷齿轮油，单次加注量75L，油温运行区间不高于80℃。整机空载运行噪声不大于85dB，齿轮装配完成后开展跑合试验，跑合时长不少于2小时，检查齿轮啮合、轴承温升情况。

井下安装调试与运维管控条件

JSDB-30双速绞车用于煤矿井下工作面设备搬迁、矿车调度、物料转运以及回柱放顶作业，可布置在采掘工作面、巷道车场、上下山巷道等位置。设备安放位置地基保持坚实，软质地面需要铺设垫板，绞车安装调平，卷筒中心线与钢丝绳走向保持一致，避免钢丝绳偏磨、跳槽。投运前检查制动间隙、润滑油位、钢丝绳排布，空载试运行30min，确认制动器动作、换挡机构灵活无卡滞，再投入带载作业。运行阶段，快速档位用于轻载快速拖拽，慢速档位用于大载荷牵引，不允许长期超载运行。钢丝绳排列保持整齐，出现乱绳、断丝、直径磨损超标时停止作业，及时更换。每次作业前检查闸瓦磨损量，摩擦片磨损至极限厚度，立即更换备件。减速箱每运行1000小时取样检测油液状态，油液出现乳化、杂质超标时，排放旧油并清洗箱体重新加注。设备周边预留0.9m检修空间，作业区域设置防护栏，防止钢丝绳弹跳伤人。停机检修前切断电源并闭锁，检修齿轮、轴承、制动部件。选型时核对巷道空间、牵引载荷、牵引距离，匹配钢丝绳规格，按照矿用安全规程开展操作，保障井下物料与设备牵引作业稳定。
