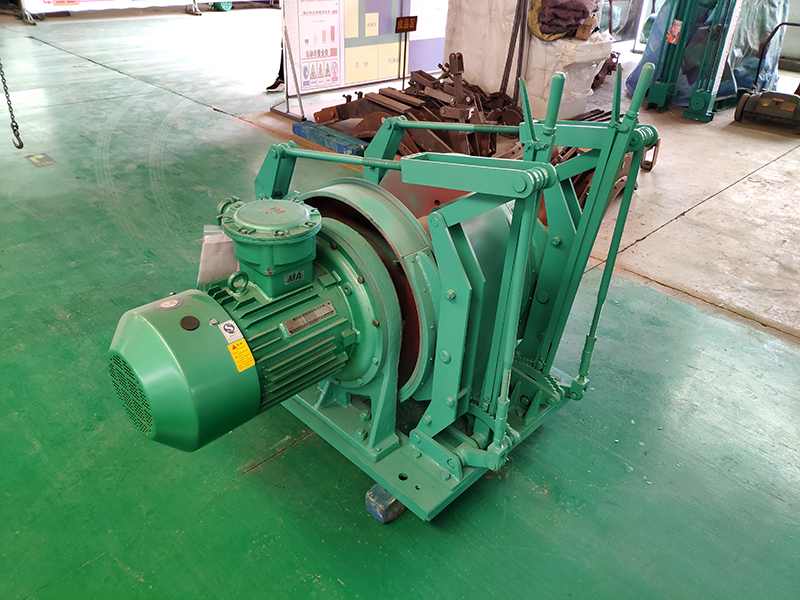

JD-1.6调度绞车结构参数与矿山工况适配技术说明

一、整机结构与基础规格参数

JD-1.6调度绞车为矿山井下专用防爆牵引设备，主要用于巷道物料调运、矿车移位、设备牵引及辅助吊装作业，整机采用两级行星齿轮传动结构，机身布局紧凑，一体式底座设计可适配固定点位安装。设备整体外形尺寸为1350mm×1140mm×1190mm，适配井下狭小巷道作业空间。配套隔爆型三相异步电机额定功率25kW，适配380V、660V、1140V工业防爆供电制式，电机额定转速1465r/min，防爆等级符合井下设备通用标准，可规避易燃易爆工况下的电气安全隐患。卷筒匹配钢丝绳直径16mm，标准容绳量400m，外层钢丝绳最大静张力16kN，总减速比35，传动结构配合精度稳定，整机自重与底座承重结构适配常规井下地面承载条件。机身壳体采用铸钢与钢板组合结构，经过时效处理，长期承载不易出现结构形变、焊缝开裂等问题。

二、传动运行与制动技术参数

JD-1.6调度绞车具备多层绳速适配特性，内层钢丝绳运行速度0.733m/s，外层钢丝绳运行速度1.399m/s，设备平均运行绳速1.066m/s，可根据牵引负载状态保持匀速运转，速度波动范围可控。设备采用行星齿轮传动体系，齿轮材质经过调质淬火处理，齿面配合间隙均匀，传动损耗稳定，连续运行状态下无异常卡滞、异响问题。设备配置双制动结构，分别设置工作制动与安全制动装置，制动闸瓦贴合面积充足，制动行程均匀，启停与制动响应时序稳定，可在负载牵引状态下实现平稳停机，无溜车、滑绳现象。设备运行温升可控，持续满载作业轴承温升维持在标准限值内，无过热故障。配套电控采用QC83-80N防爆磁力启动器，启停控制逻辑规范，线路绝缘性能稳定，适配井下长期连续启停作业工况。

三、工况适配与日常运维规范

JD-1.6调度绞车主要应用于煤矿、金属矿山井下巷道，适配掘进工作面、采区巷道、车场区间的矿车调度、设备挪移、物料牵引作业，可适应井下潮湿、多粉尘、含瓦斯的常规复杂工况环境。设备工作环境温度区间-10℃至40℃，环境相对湿度不大于95%，可在通风合规、气体浓度达标的井下场地常态化运行。设备操作流程简洁，可实现正向牵引、反向回收、定点制动等基础作业功能，适配单人辅助操作模式。日常运维需定期检查齿轮箱润滑油油位与油质，检测制动闸瓦磨损厚度，紧固机身与底座固定螺栓，检查钢丝绳磨损、锈蚀、断丝情况，清理卷筒与传动部位积尘杂物。定期校验制动性能、电控绝缘状态与电机运行参数，可维持设备运行稳定性。该设备各项参数贴合矿山井下防爆设备设计标准，结构适配井下狭小作业空间，可满足矿山常态化物料调度与设备辅助牵引的作业需求。
