一、设备整体结构与组成配置

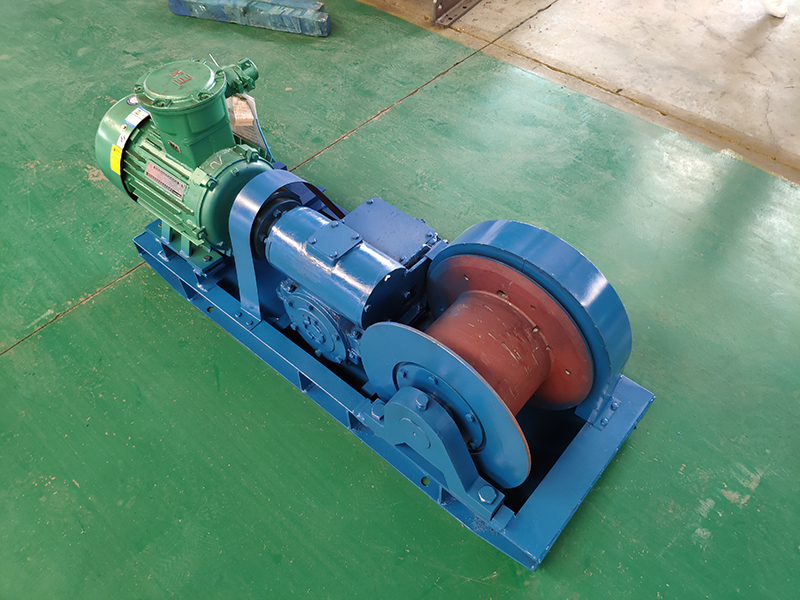

JH-8回柱绞车为矿山井下专用辅助牵引设备，整体采用一体式焊接机架结构，机身结构布局紧凑，整体占用空间较小，适配井下狭窄巷道作业环境。设备主要由防爆电机、联轴器、多级传动结构、滚筒组件、制动装置与机架壳体组成，传动系统采用闭式齿轮搭配球面蜗杆组合传动模式，中间设置过桥齿轮结构，传动衔接稳定性强，可降低作业过程中的传动卡顿问题。设备制动部件采用机械式制动结构，制动贴合度高，可实现作业启停的平稳控制，适配井下连续往复作业工况。机身壳体采用加厚钢材制作，表面经过防锈防腐处理，可抵御井下潮湿、粉尘环境对设备的侵蚀，延长设备使用寿命。整机模块化组装设计，各部件衔接规整，拆装流程简便，为现场检修、部件更换提供便捷条件，适配矿山常态化设备运维作业。

二、设备完整核心技术参数

JH-8回柱绞车适配矿山标准工矿工况，额定牵引力为80kN，滚筒直径规格为280mm，适配匹配钢丝绳直径17mm，标准容绳量可达80m，可满足常规井下巷道牵引、回撤作业需求。设备配套电机型号为YBJ-7.5防爆电机，额定功率7.5kW，适配矿山井下防爆作业要求，供电制式为380V/50Hz三相交流电，电机额定转速1450r/min。设备整体总减速比为51.76，钢丝绳平均牵引速度稳定可控，适配低速重载的作业模式。整机外形尺寸为1550mm×530mm×570mm，设备整机自重符合常规井下转运标准，便于现场搬运与安装固定。设备传动结构耐受载荷稳定，可长时间保持连续运转，制动系统额定制动扭矩匹配整机牵引力，可满足额定载荷下的平稳制动需求，各项参数均贴合矿山井下辅助作业设备规范标准。

三、适用工况与设备运行特性

JH-8回柱绞车主要应用于煤矿井下采煤工作面支柱回撤、巷道物料牵引、设备移位等辅助作业，也可适配非煤矿山井下水平及缓倾斜巷道的物料搬运作业，仅适用于平面牵引作业，不可作为垂直提升设备使用。设备搭载防爆电机，可在有瓦斯、煤尘等易燃易爆介质的井下环境稳定运行，符合矿山井下安全作业规范。设备运行过程中传动震动幅度小，运转状态平稳，噪音数值偏低，可适配井下持续作业需求。设备制动响应及时，停机稳定性好，可规避牵引作业中的滑移、偏移问题，保障井下作业安全性。设备日常运维流程简单，易损部件通用性强，维护成本可控，能够适配矿山高频次、长周期的作业需求，是井下采掘工作面配套的基础辅助设备。
