JH-5回柱绞车结构参数与工况适配及仓储规范介绍

一、JH-5回柱绞车基础结构与核心技术参数

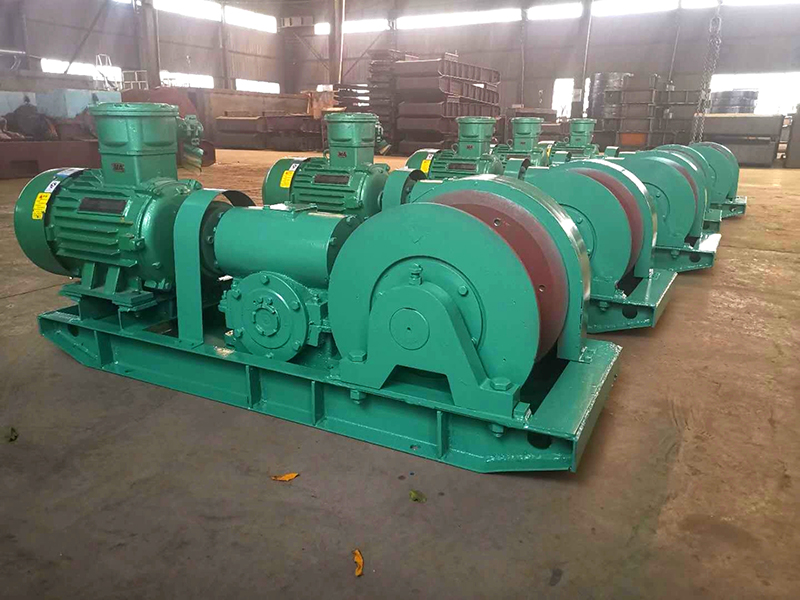

JH-5回柱绞车是矿用辅助牵引设备，主要用于煤矿井下回撤支柱、物料牵引、设备移位等作业，整体为卧式整体钢结构机身，结构紧凑，适配井下狭小作业空间安装使用。设备额定牵引力50kN，卷筒直径210mm，卷筒容绳量可达180m，适配井下长距离牵引作业需求。配套适配钢丝绳直径12.5mm，可满足常规矿用牵引载荷标准，绳体适配性强。设备搭载矿用防爆电机，额定功率7.5kW，适配380V/660V双电压工业供电制式，50Hz工频运行，电机绝缘等级符合矿用设备通用标准，可适配井下防爆作业环境。设备减速系统采用蜗轮蜗杆传动结构，传动比稳定，卷筒钢丝绳牵引速度维持在0.8m/s，运行转速均匀。整机外形尺寸为1150mm×760mm×730mm，整机自重480kg，机身底座预留固定安装孔位，可直接落地固定安装，无需复杂基建改造。设备制动结构采用机械式制动装置，制动行程稳定，锁止性能贴合矿用作业安全规范。

二、JH-5回柱绞车运行特性与适用工况范围

JH-5回柱绞车采用一体式传动布局，整机传动部件贴合密封设计，可减少井下粉尘、水汽对内部结构的侵蚀，适配煤矿井下潮湿、多粉尘的作业环境。设备启动与运行扭矩平稳，承载负荷均匀，可适配单体液压支柱回撤、巷道物料搬运、小型设备拖拽等多种井下辅助作业场景。防爆电机完全契合井下防爆安全要求，无明火外泄风险，可在瓦斯、煤尘共存的井下环境正常使用。设备操作结构简洁，采用手动控制模式，启停、制动操作流程简单，日常操作门槛较低。蜗轮蜗杆传动结构具备自锁性能，作业过程中可防止载荷逆行，维持牵引作业的状态稳定，降低作业隐患。设备工作环境温度区间为-10℃至40℃，环境相对湿度不大于95%，可适应井下常规温湿度条件，连续作业时长贴合矿井常态化施工节奏，运维拆解流程简易，便于零部件检修与更换。

三、JH-5回柱绞车整机及配件仓储存放规范

JH-5回柱绞车属于矿用重型机械设备，整机与零散配件需按照工业设备仓储标准规范存放，依托标准化仓储货架完成分类收纳管理。整机存放需放置于平整干燥的仓储区域，避免长期地面受潮侵蚀机身金属结构，可借助货架支撑垫高存放，隔离地面潮气与积水。设备电机、制动组件、传动配件、钢丝绳等部件需分区存放，精密电控配件单独收纳，规避粉尘堆积、挤压磕碰造成的部件损伤。仓储货架可根据配件规格调整层高与间距，实现分类规整摆放，便于库存统计与出入库调配。仓储环境需保持通风干燥，控制温湿度稳定，延缓金属部件锈蚀、橡胶密封件老化及钢丝绳氧化磨损。通过标准化货架分区管理，可区分全新设备、备用配件、检修耗材，清晰梳理货品批次，适配矿用设备批量储备、日常运维补给的仓储需求，保障设备出库后工况性能符合作业标准。
