一、设备整体结构与运行原理

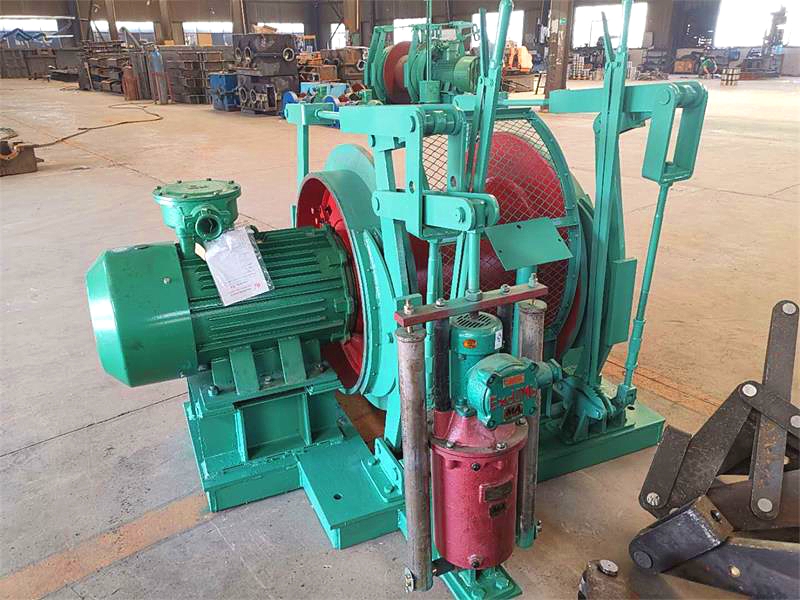

JD-2.5调度绞车为矿用防爆型辅助牵引设备，整体采用一体式箱体铸造结构，机身刚性充足，抗冲击、抗形变能力适配井下复杂工况。设备主要由防爆电机、行星齿轮减速器、卷筒装置、制动机构、底座及电控组件组成，各部件集成布局紧凑，便于固定安装与日常检修。设备依托电机输出动力，经行星齿轮减速机构降低转速、提升扭矩，带动卷筒旋转，完成钢丝绳收放作业，实现矿车、物料设备的牵引调度。设备配备双制动结构，分别设置工作制动与安全制动装置，制动部件贴合卷筒端面，通过手动操控实现制动开合，限位效果稳定。整机采用封闭式箱体设计，可阻挡井下煤尘、碎石侵入，保护内部传动结构，适配潮湿、多粉尘的井下作业环境。设备底座预留固定孔位，可通过螺栓锁定在巷道基面，作业过程机身不易偏移晃动。

二、设备核心规格与详细技术参数

JD-2.5调度绞车具备标准化矿用参数配置，适配中小型井下牵引作业。设备额定静张力为25kN，卷筒规格直径620mm、宽度580mm，匹配钢丝绳直径18.5mm，常规容绳量580m，拓展工况可达800m。钢丝绳平均运行速度区间为1.16m/s至1.46m/s，传动系统总传动比为40，转速配比适配常规调度作业节奏。配套防爆电机型号为YBJ-40，额定功率40kW，额定转速1470r/min，适配380V/660V矿用标准电压。设备整体适配环境温度区间-10℃至40℃，环境相对湿度不高于95%，适用海拔高度2000米以内。整机自重约980kg，外形尺寸为1550×920×960mm。制动系统采用摩擦式制动方式，制动行程均匀可控，无卡顿现象，设备可连续长时间运行，适配常态化井下调度作业，符合煤矿安全作业规范标准。

三、适用场景与设备运行特性

JD-2.5调度绞车主要适配煤矿井下巷道作业，可用于采掘工作面矿车调度、物料牵引、设备挪移及巷道辅助运输作业，也可应用于非金属矿山井下辅助工况。设备运行传动损耗低，扭矩输出平稳，钢丝绳收放规整，不易出现乱绳、脱绳情况。双制动结构可满足作业启停、定点限位需求，提升作业过程的可控性。设备防爆等级适配井下易燃易爆气体环境，电路与电机组件具备防爆防护能力，可规避环境引发的设备故障。整体结构耐磨耐损，传动齿轮、制动衬垫等部件使用寿命长，日常运维仅需定期检查制动间隙、钢丝绳磨损状态及箱体润滑情况，运维流程简便。设备对安装场地适配性强，无需复杂配套设施，固定安装后即可投入使用，可满足各类井下常规辅助牵引作业的使用需求。
