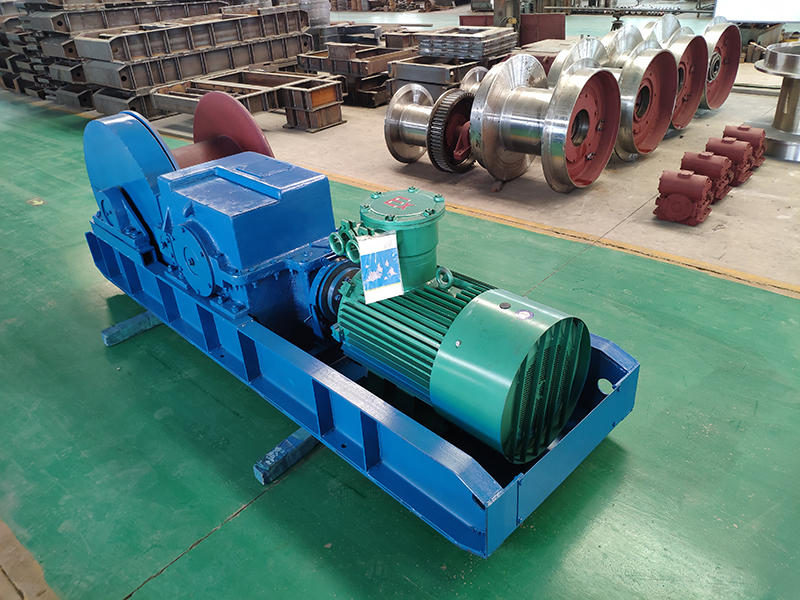

JH-30 矿用绞车整机参数、结构设计与运行工况j解析

一、整机核心技术参数

JH-30回柱绞车为矿用专用牵引设备，适配井下支护回收与物料牵引作业，整机匹配额定电机功率45kW，适配煤矿井下380V、660V标准供电制式。设备额定钢丝绳静张力300kN，匹配标准钢丝绳直径31mm，钢丝绳采用矿用专用结构样式，适配井下复杂受力工况。设备平均钢丝绳绳速0.13m/s，低速运行模式可保障牵引作业的稳定性，降低物料晃动偏移概率。卷筒规格尺寸为540mm×560mm，标准容绳量可达200m，可满足常规井下巷道的牵引作业距离需求。整机外形尺寸为3300mm×1077mm×1034mm，设备自重4460kg，机身重量与结构尺寸适配井下巷道有限安装空间，便于场地布置与固定安装。设备传动转速、张力参数均按照矿用设备标准标定，参数误差符合行业规范，可长期保持稳定的作业输出状态。

二、设备结构组成与机械特性

JH-30回柱绞车整体采用一体式焊接机架结构，机架板材厚度均匀，结构整体性强，可抵御井下作业过程中的震动、冲击载荷，降低设备形变概率。设备传动系统采用定轴齿轮减速结构，齿轮采用合金材质加工成型，齿面精度达标，啮合间隙均匀，传动过程噪音低、损耗小，可维持长期连续传动作业。设备配备封闭式制动结构，制动组件贴合卷筒传动结构，制动响应行程稳定，可在断电、停机工况下完成锁止固定，规避卷筒空转、钢丝绳滑脱等情况。电机采用矿用防爆结构，外壳防护等级适配井下粉尘、潮湿环境，内部绕组绝缘性能稳定，可适应井下持续作业工况。整机传动部件、紧固部件均做防锈、耐磨处理，适配井下高湿度、多粉尘的作业环境，减少部件锈蚀、磨损带来的设备损耗。

三、适用场景与作业运行规范

JH-30回柱绞车主要应用于煤矿井下采煤工作面，多用于回收沉入底板、被矸石卡结的金属支护支柱，同时可完成溜槽挪移、皮带运输机机头移位、井下物料拖拽等辅助牵引作业，适配薄煤层、倾斜煤层等各类井下巷道工况。设备适用于井下常温、常压常规作业环境，作业过程需保持设备基础固定牢固，避免作业位移引发的受力偏移。设备运行过程中需匹配规格相符的钢丝绳，禁止超张力、超容绳量作业，严格贴合标定参数开展牵引工作。设备日常运维仅需定期检查齿轮润滑状态、制动组件贴合度、钢丝绳磨损情况及紧固螺栓松紧度，运维流程简单，适配井下设备常态化管护模式。该设备结构适配性强，参数匹配主流井下牵引作业需求，是煤矿井下支护回收与辅助牵引的常规配套设备。
