矿用 JH-14 回柱绞车结构特性与作业参数适配综述

一、整体结构与基础硬件参数

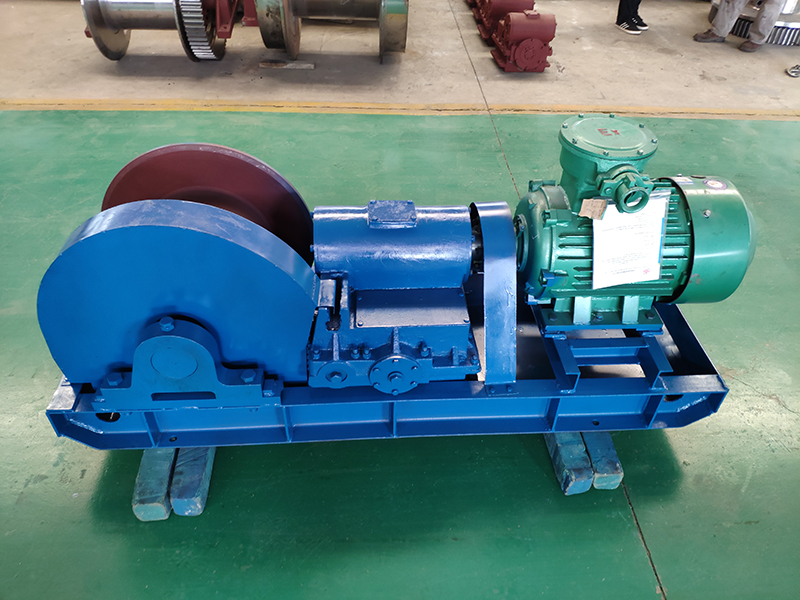

JH-14回柱绞车是矿用固定式牵引设备，适配井下巷道作业场景，整体采用一体式焊接机架结构，机身结构紧凑，占用巷道空间较小，适配薄煤层、急倾斜煤层工作面使用。设备整体外形尺寸为1705mm×775mm×869mm，整机自重1347kg，机身结构刚性较强，可适应井下颠簸、重载作业工况。设备采用单筒缠绕结构，卷筒规格为435mm×300mm，卷筒表面做防滑耐磨处理，可降低钢丝绳滑动磨损概率。设备传动系统由蜗轮蜗杆减速器与开式齿轮组合构成，传动结构布局规整，运行稳定性强，机械传动损耗处于可控范围。设备配备封闭式防护外壳，可阻挡井下煤尘、矸石碎屑进入内部传动结构，适配井下多粉尘、潮湿的作业环境。设备安装方式为地面固定安装，可通过地脚螺栓完成定位固定，安装流程简单，适配各类井下巷道的布置需求。

二、核心运行技术参数标准

JH-14回柱绞车额定钢丝绳拉力为140kN，匹配规格Φ22mm矿用钢丝绳，标准容绳量可达120m，可根据作业需求适配不同长度的牵引作业。设备搭载矿用防爆电机，常规适配电机功率为11kW、18.5kW两种规格，供电制式适配矿井380V/660V交流电，契合井下常规配电标准。设备运行转速参数稳定，卷筒工作转速维持在24r/min左右，钢丝绳牵引速度均匀，可保障牵引、回撤作业的平稳性。设备适配运行环境温度区间为-10℃至40℃，工作环境相对湿度不大于95%，作业海拔高度需控制在2000米以内，工作环境空气中的甲烷、煤尘等介质含量需符合煤矿安全规程要求。设备齿轮传动精度、蜗轮蜗杆配合间隙均遵循矿用设备通用标准，整机运行故障率低，连续作业时长可满足井下常态化施工需求。

三、适用场景与设备运行特性

JH-14回柱绞车主要用于煤矿井下采煤工作面金属支柱回收、设备牵引、物料挪移等作业，可处理沉入底板、被矸石压埋的支护设备，也可完成工作面各类小型设备的移位与回撤工作。除煤矿井下场景外，该设备也可用于非煤矿山巷道、隧道工程的牵引辅助作业，适配多种地下工程施工场景。设备传动结构具备自锁性能，作业过程中可实现载荷稳定锁定，规避载荷滑落情况，适配重载静置作业需求。设备启停操作流程简洁，操控结构简单，适配井下操作人员常规作业习惯。设备整体无复杂精密组件，日常维护仅需定期检查齿轮润滑、钢丝绳磨损、螺栓紧固状态，维护流程简易，运维成本较低。设备运行过程中振动幅度小，传动部件磨损均匀，可长期保持稳定运行状态，适配井下高频次、持续性的施工作业工况。
