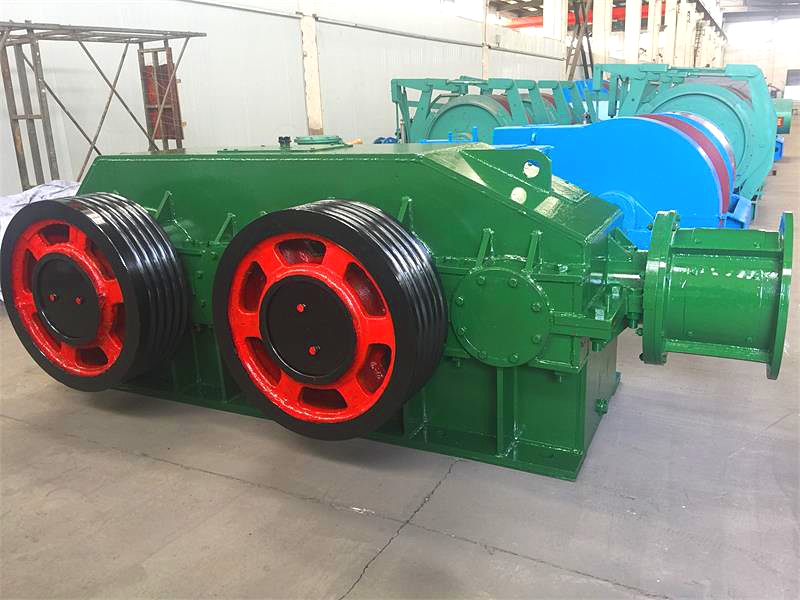

4JDM-30调车绞车运行参数、构造特点与使用养护

一、核心运行参数与设备规格

4JDM-30调车绞车是矿用防爆型轨道调运专用设备，适配矿山轨道矿车编组、挪移、对位及短途牵引作业，符合井下防爆设备通用技术标准。设备额定钢丝绳静张力30kN，卷筒尺寸为φ400mm×480mm，适配钢丝绳直径18mm，标准容绳量可达650m，满足长距离轨道调运作业需求。设备平均绳速稳定在1.0m/s，传动系统总传动比42.6，动力输出平稳，牵引速度波动范围小。配套防爆电机额定功率30kW，额定转速1480r/min，适配380V、660V双电压工业供电制式，适配矿井常规供电系统。设备适配工作环境温度区间-10℃至40℃，环境相对湿度不高于95%，适用海拔2000米以内区域，可在含煤尘、潮湿的井下环境持续运行，作业环境内有害气体含量需契合煤矿安全管控标准。整机外形尺寸与自重适配井下固定基座安装，可适配中小型轨道巷道的调车作业工况。

二、设备整体构造与机械特质

4JDM-30调车绞车采用分体式集成结构设计，整体由防爆电机、减速传动总成、卷筒装置、制动机构、刚性机架组成，结构布局紧凑，设备占地空间小，适配巷道狭窄工况安装使用。设备采用多级圆柱齿轮减速传动结构，齿轮经过调质淬火处理，表面硬度与耐磨性能达标，啮合间隙均匀，传动过程损耗低、运行噪音低，可适配长时间连续启停作业。制动系统配备工作制动与驻车制动双重结构，制动闸瓦贴合卷筒外缘，制动行程可控，抱闸贴合均匀，可实现载荷平稳停靠、慢速微调，规避轨道矿车窜动、溜滑等隐患。机架采用加厚型钢焊接成型，经时效去应力处理，可抵消设备牵引震动产生的结构应力，长期运行不易出现形变、焊缝松动问题。整机采用封闭式防护结构，可阻挡煤尘、水汽进入传动腔体，降低内部构件锈蚀、卡顿概率，适配井下复杂工况持续作业。

三、工况适配标准与日常运维要点

4JDM-30调车绞车主要应用于煤矿、非煤矿山井下轨道巷道，用于矿车调度编组、设备对位、物料牵引等轨道辅助运输作业，适配高频次启停、定点微调的作业模式，可配合井下采掘、转运工序协同作业。设备仅适用于常规矿山井下环境，不得在强腐蚀介质、剧烈冲击、易燃易爆超标的工况中使用。设备安装需固定于硬化平整基座，保持机身水平规整，钢丝绳排布有序，无扭曲、挤压、叠绳现象。作业前需完成空载试运行，检查制动灵敏度、齿轮箱油位、钢丝绳磨损状态，排查各连接部位紧固情况，作业过程禁止超载、斜拉、冲击牵引操作。日常运维需定期更换齿轮箱润滑油，补充传动部位润滑脂，清理机身附着煤尘与杂物，检测制动闸瓦磨损厚度、钢丝绳锈蚀断丝情况，及时更换损耗配件。规范的周期性养护可维持设备传动与制动性能稳定，保障井下轨道调运作业持续、有序开展，适配矿山常态化生产作业需求。
