4JDM-30调车绞车结构参数与工矿运维应用规范

一、整体结构组成与适用工况场景

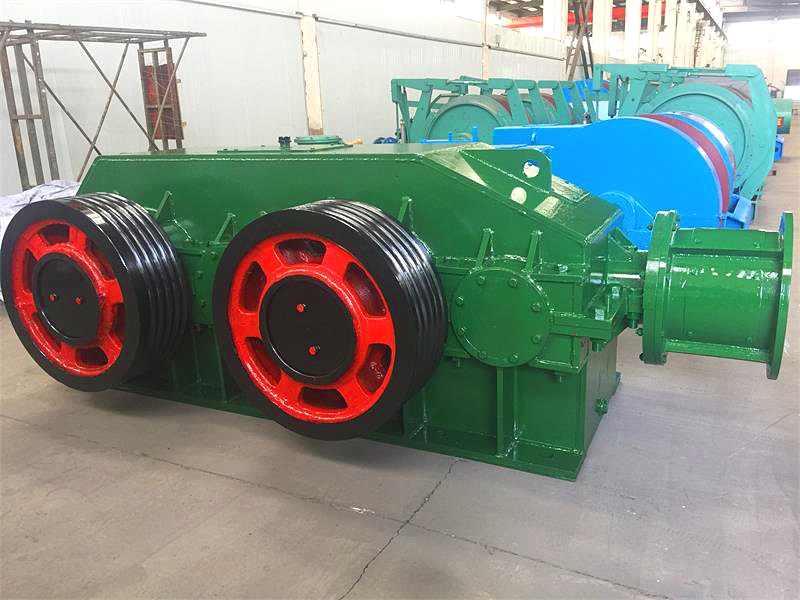

4JDM-30调车绞车是矿用无机绳摩擦式双向调运专用设备，依托四摩擦轮传动结构设计，适配轨道矿车常态化挪移、编组、对位及短途牵引作业。设备整体由防爆驱动电机、联轴器、制动组件、双圆弧齿轮减速器、四组摩擦轮总成、机架底座、导向压轮及电控系统构成，整体结构布局规整，传动结构紧凑，机身刚性较强，可适配井下复杂工况长期连续运行。设备采用无极绳摩擦传动原理，无需复杂卷筒储绳结构，搭配配套托辊、导向轮、滑车等辅机，可组成完整轨道调车系统，支持双向平稳牵引作业。整机采用模块化装配结构，拆装检修便捷，传动部件防护结构完善，可抵御粉尘、潮湿环境侵蚀。该设备主要应用于煤矿、非煤矿山井下轨道运输巷道，适用于矿车编组调度、车场调运、设备挪移、短途物料转运等工况，可在常规井下通风、防爆、潮湿多粉尘环境稳定作业，适配中小型矿车常态化轨道调度作业需求。

二、设备核心规格与技术参数指标

4JDM-30调车绞车具备标准化矿用设备参数，适配井下轨道调运标准工况。设备额定静张力30kN，配套适配钢丝绳直径18mm，标准容绳量可达650m，可满足中长距离轨道调运作业需求。设备运行速度区分重载与空载工况，重车运行速度9.6m/min，空车运行速度19.2m/min，速度区间适配矿车平稳启停与高效调度需求。整机配置防爆专用电机，额定功率匹配工况需求，采用变频或双速调速模式，可实现无级调速与低速恒扭矩启动，降低启动冲击载荷。设备传动系统采用双圆弧齿轮结构，传动比合理，传动效率稳定，运行传动损耗较小。整机外形尺寸规整，设备自重适配固定基座安装，适配井下巷道安装空间限制。设备适配轨道常规间距，可匹配标准矿车牵引作业，工作环境温度适配井下常规区间，具备良好的防尘、防潮、防爆性能，符合矿用防爆设备通用技术规范，连续运行参数稳定性良好。

三、运行工作特性与安装运维规范

4JDM-30调车绞车具备双向牵引、启停平稳、调速灵活的运行特性，低速恒扭矩启动模式可有效降低机械冲击，保护传动结构与钢丝绳，设备摩擦轮传动受力均匀，运行噪音低、振动幅度小，可适配长期频繁启停作业。整机传动结构磨损均匀，部件适配性强，可根据现场工况灵活调节运行速度，适配不同载重矿车的调度需求。设备安装需选取平整坚实的巷道基座，固定机架底座，校准摩擦轮、导向轮同轴度与水平度，规范布设电气线路与制动管路，完成空载试运转、负载试运行，确认传动、制动、调速功能联动正常后方可投入正式作业。日常运维需定期检查摩擦轮磨损状态、齿轮箱润滑油液位与油质，核查制动组件灵敏度、钢丝绳磨损锈蚀情况，清理机身及传动部位附着粉尘杂物。定期紧固各连接螺栓，校验调速与制动参数，及时更换磨损超限的传动配件与密封部件。设备运行过程中禁止超载牵引、强制换向作业，规避机械过载损伤。规范化安装与周期性养护，可有效保障设备传动稳定、制动可靠，降低故障发生率，持续满足矿山井下轨道矿车常态化调运作业需求。
