JSDB-10双速绞车结构参数与工矿运维应用规范

一、整体结构组成与适用工况场景

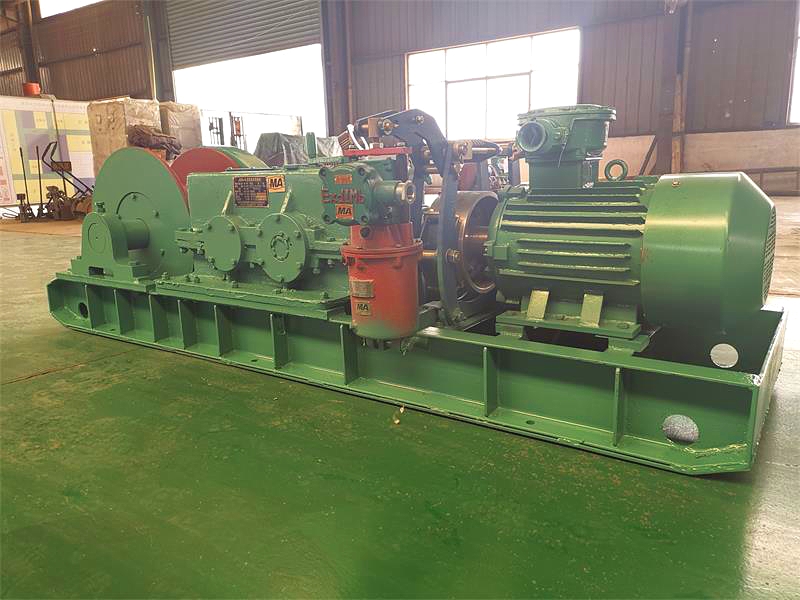

JSDB-10 双速多用绞车为矿用隔爆型牵引设备，具备快慢两档传动模式，可根据现场工况切换牵引力与绳速，主要用于煤矿井下工作面回柱放顶、矿车调运、物料拖拽与设备搬迁作业。整机由型钢焊接底座、隔爆电动机、联轴器、制动闸组件、双速齿轮减速器、卷筒总成、护罩、操作手把、电控保护系统构成。减速器采用剖分式箱体结构，内部集成高低速切换齿轮组，依靠操作手把完成档位切换，传动部件采用滚动轴承支撑，运行摩擦损耗低。卷筒总成包含筒体、大齿圈、支承轴及绳槽，可有序缠绕钢丝绳，防止乱绳、咬绳问题。设备整体结构紧凑，外形尺寸较小，适配井下巷道空间受限场景，整机拆装、搬迁、固定便捷，既可重载低速牵引，也可轻载快速回绳，广泛应用于矿山井下采掘工作面、巷道转运等工况，满足矿井短时大拉力牵引与快速收绳双重作业需求。

二、产品性能指标与核心技术参数

JSDB-10 双速绞车配套隔爆电机功率 18.5kW，供电电压支持 380V/660V/1140V，电机转速 970r/min。慢速档位外层钢丝绳最大静张力 100kN，快速档位外层最大静张力 12kN；慢速绳速 0.75m/s，快速绳速 1.03m/s。卷筒直径 380mm，卷筒宽度 408mm，适配钢丝绳直径 20mm，钢丝绳结构 6×19，卷筒容绳量 120m。整机外形尺寸 2630×770×855mm，设备总重约 2000kg。制动系统采用机械闸制动，制动可靠，停机锁止稳定，具备过载保护功能。设备防爆等级符合煤矿井下隔爆标准，可在瓦斯、煤尘环境下安全使用。齿轮副采用调质淬火处理，耐磨性能优良，传动平稳，冲击噪声低；底座整体焊接成型，刚性充足，作业时不易发生位移晃动。

三、安装调试规范与日常运维管控

JSDB-10 绞车安装时，需将底座用地锚牢固固定在巷道底板，保证整机无滑移，清理作业区域杂物，设置防护挡板，划定警戒区域。安装完成后检查制动闸间隙、齿轮箱油位、钢丝绳排布状态，开展空载试运转，验证高低速档位切换是否顺畅，制动动作是否灵敏可靠，确认无异响、漏油、卡滞后方可投入重载作业。作业前检查钢丝绳磨损、断丝、锈蚀情况，绳端固定必须牢靠，严禁超载牵引作业；档位切换需停机操作，禁止运行中强行扳动手把变速。日常巡检重点查看齿轮箱润滑油油位与油质，定期加注或更换齿轮油；检查制动闸片磨损程度，闸片磨损超标及时更换；检查地脚螺栓、传动紧固件有无松动，及时紧固。设备运行中若出现异响、剧烈震动、漏油、制动失效，应立即停机断电检修。长期停机存放，清理卷筒、齿轮箱表面煤尘，做好防锈防护。井下检修作业必须执行停电闭锁挂牌制度，检修完成后空载试运行。作业人员严格遵守矿用绞车安全操作规程，钢丝绳牵引路径禁止站人，防止钢丝绳弹跳伤人。
