JD-1.6A调度绞车结构参数与工况适配说明

一、整机结构与外形规格参数

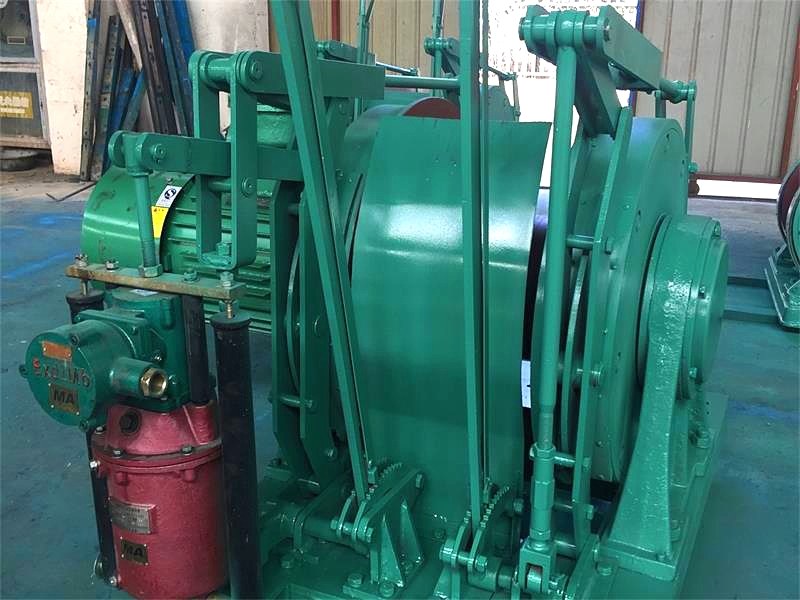

JD-1.6A调度绞车为矿用隔爆型牵引设备，多用于煤矿井下巷道物料转运、设备移位、轨道车辆调度等作业场景，整体采用齿轮传动一体式结构，机身布局紧凑，适配井下狭小作业空间。设备整体外形尺寸为1100mm×765mm×730mm，整机自重约480kg，采用落地式固定安装方式，可通过地脚螺栓完成点位固定，安装点位平整度误差需控制在±2mm以内。设备卷筒采用整体铸钢工艺加工，卷筒直径225mm、卷筒宽度307mm，结构无分段拼接，可承受持续牵引载荷。卷筒适配钢丝绳直径为12mm，标准容绳量可达400m，绳槽采用规整铣削工艺，保障钢丝绳收放贴合度，降低作业过程绳体偏移、堆叠情况。
