JH-5回柱绞车结构与工况

一、设备整体结构与物理规格

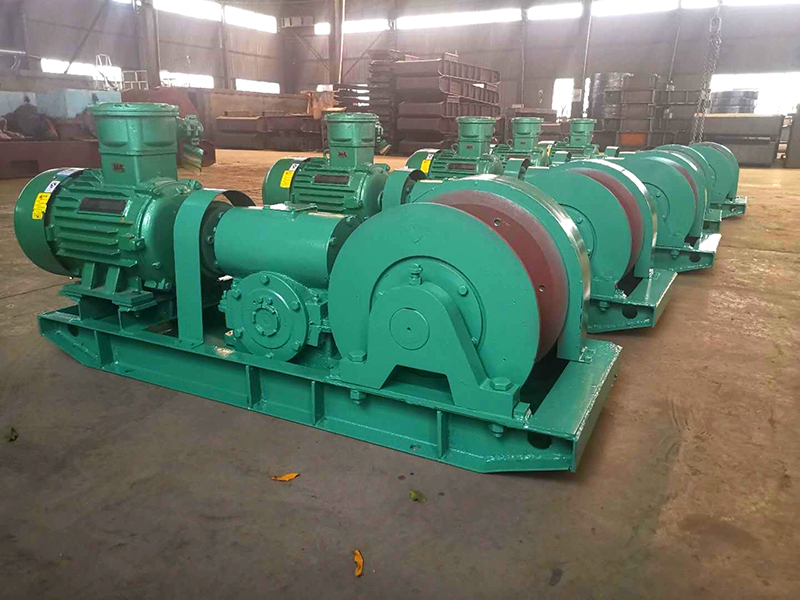

JH-5回柱绞车是矿山巷道配套的专用牵引设备，主要用于井下回柱放顶、物料转运、溜槽挪移等辅助作业。设备采用整体式底座集成结构，整体布局紧凑，便于场地固定安装与位置调整。机身主要由防爆电机、蜗轮蜗杆减速箱体、卷筒组件、制动结构及固定底座组成，各部件衔接紧密，结构稳定性贴合井下作业工况。设备整体外形尺寸为1450mm×510mm×515mm，整机自重610kg，体型适中，适配巷道有限空间作业条件。卷筒采用一体式钢制结构，卷筒直径与宽度规格为276mm×272mm，结构刚性充足，可承受持续牵引荷载，长期作业不易出现形变问题。

二、核心运行与机械参数

JH-5回柱绞车搭载7.5kW防爆电动机，适配井下标准供电环境，额定电压匹配矿用供电规范，电机转速1450r/min。设备额定最大牵引力为50KN，最小牵引力为42KN，牵引力输出区间稳定，可适配各类支护设备回收与重物牵引作业。设备标配钢丝绳直径15.5mm，最大容绳量80m，可满足常规巷道作业距离需求。设备绳速分为两档，高速档位0.199m/s，低速档位0.141m/s，可根据作业负荷匹配对应运行速度。设备总减速比为157，蜗轮蜗杆传动结构可降低运行转速、提升牵引扭矩，让设备重载运行状态更为平稳。设备传动结构间隙均匀，运行过程传动损耗稳定，可适配长时间连续作业工况。
