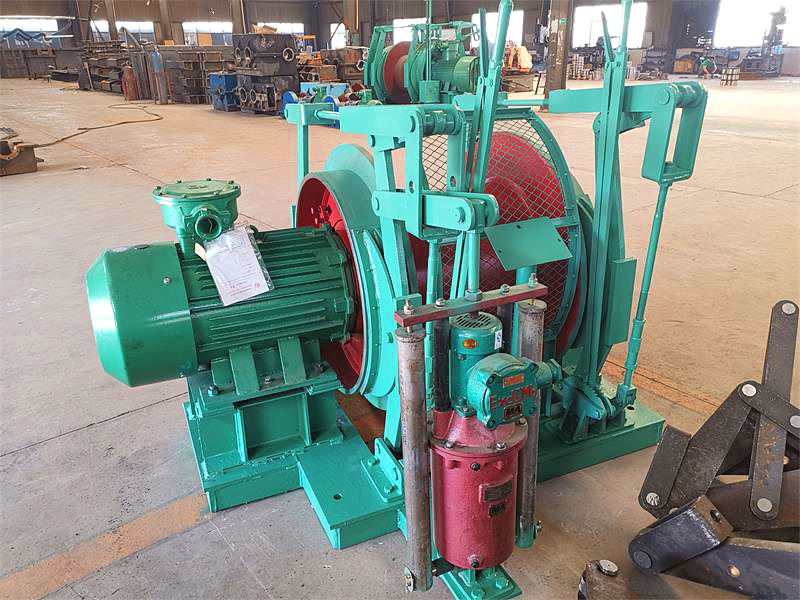

JD2.5A调度绞车结构参数与应用

一、整机基础参数与核心配置

JD2.5A调度绞车为矿用隔爆型辅助牵引设备，适配井下无瓦斯突出及常规粉尘环境作业，整机额定静张力25kN，匹配钢丝绳直径20mm，契合矿车调度、物料托运的基础荷载需求。设备卷筒规格为直径620mm、宽度580mm，标准容绳量400m，拓展工况下可适配580m容绳配置，外层钢丝绳运行速度区间为1.16m/s至1.46m/s，传动比数值为40.14。配套电机为隔爆型三相异步电机，装机功率40kW，适配电压等级涵盖380V、660V、1140V，可适配煤矿井下主流供电系统。整机外形尺寸为1350mm×1160mm×820mm，设备自重约1.8t，机身结构尺寸适配巷道有限安装空间，可固定安置于巷道装载站、工作面端头等区域。设备制动额定压力、离合配合间隙均遵循矿用设备通用设计标准，可稳定匹配持续启停、往复牵引的作业模式。

二、主体结构与工艺设计特点

JD2.5A调度绞车采用内置齿轮传动结构，两组内齿轮副集成于卷筒内部，电机轴端套管齿轮直接接入卷筒传动系统，缩减传动冗余结构，让动力传输路径更为紧凑。机身机架采用整块钢板焊接成型，焊缝均匀饱满，经时效处理消除内部应力，可缓冲作业过程中的震动荷载，降低结构形变概率。卷筒表层做耐磨处理，绳槽规整顺滑，可减少钢丝绳摩擦损耗，规避钢丝绳错位、叠绳等问题。设备配备双制动结构，分为工作制动与安全制动，制动部件采用耐磨合金材质，摩擦系数稳定，可适配频繁制动作业场景。内部传动轴承采用密封式结构，可阻挡井下粉尘、水汽侵入，减少内部构件磨损。整体隔爆结构贴合矿用防爆标准，壳体接缝间隙、密封结构均经过精准把控，可阻挡易燃易爆介质侵入设备内部，适配井下特殊作业环境。

三、适用场景与作业运行规范

JD2.5A调度绞车主要用于煤矿井下巷道矿车编组、移位、调度作业，也可完成井下设备、物料的短途托运与辅助牵引作业，适配矿山井下水平巷道、缓倾斜巷道的常规工况。设备仅适用于地面无爆炸风险区域及合规井下工矿场景，不得用于人员输送、主井提升等作业场景。设备运行环境温度区间为-20℃至40℃，适配常规井下温湿度环境，高粉尘、高湿度工况下可依托密封结构维持运行状态。安装采用地脚螺栓固定方式，安装基面需保持平整牢固，固定点位受力均匀，避免运行偏移。作业前需检查钢丝绳磨损程度、制动结构贴合状态、齿轮传动润滑情况，运行过程保持匀速操作，杜绝急停、急拉等操作模式。日常维护以定期补加润滑油、检查紧固件紧固状态、清理机身粉尘为主，及时更换磨损的制动配件与老化钢丝绳，维持设备长期稳定运行。
