JH-5回柱绞车的结构与应用

JH-5回柱绞车的结构组成

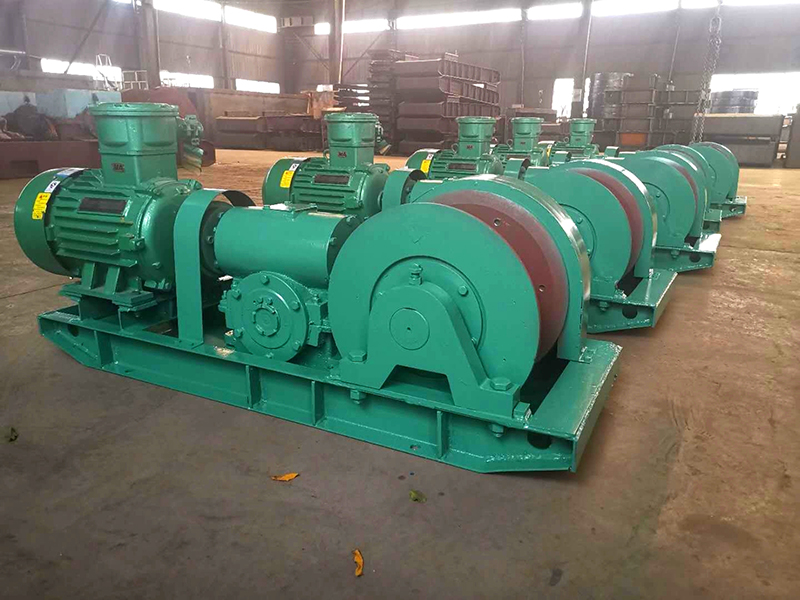

JH-5回柱绞车又称慢速绞车，是煤矿井下常用的牵引设备，主要由电动机、蜗轮传动箱、卷筒装置、底座及钢丝绳组成。电动机为绞车提供动力，通过联轴器与蜗轮减速机连接，传递动力并控制运转速度。蜗轮传动箱采用球面蜗轮副传动，结构紧凑，运转平稳，能减少动力损耗。卷筒装置用于缠绕钢丝绳，可根据需求收纳或释放钢丝绳，底座采用型钢焊接而成，呈雪橇状，重心低、刚性好，便于在井下移动和固定，各部件协同配合，实现牵引作业。

JH-5回柱绞车的核心特性

JH-5回柱绞车体积小巧、重量较轻，整体高度较低，适合在薄煤层、急倾斜煤层等井下狭窄空间作业，可整机下井，移动灵活。其电气设备具备隔爆性能，能在有瓦斯和煤尘的井下安全运行，符合煤矿安全使用要求。绞车运转平稳，牵引力适中，适配井下多种牵引需求，底座可通过打顶柱或安设地锚固定，安装方便，不易移位。日常维护简单，只需定期检查部件连接情况和润滑油量，就能保障设备正常运转。

JH-5回柱绞车的应用场景

JH-5回柱绞车主要应用于煤矿井下作业，核心用途是采煤工作面的回柱放顶，回收沉入底板或被矸石压埋的金属支柱。同时，它也可用于井下运料、移溜槽、调度车辆等辅助牵引工作，适配不同采煤工作面的使用需求。该绞车能在环境温度-10℃至+40℃、海拔低于2000米的条件下运行，适配井下复杂环境，不用于载人作业，仅作为设备和物料的牵引工具，在煤矿生产中发挥着重要作用，实用性较强。
