JH-8矿用回柱绞车结构参数与应用规范介绍

一、设备概述与适用工况

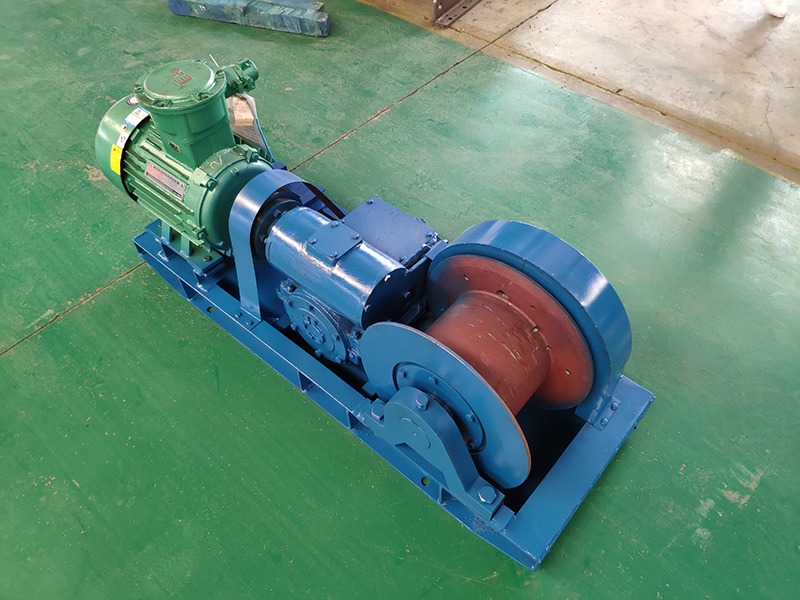

JH-8回柱绞车是矿山井下专用牵引设备，主要适配煤矿各类采煤工作面，用于回收井下金属支护支柱、矸石掩埋构件及各类井下设备移位、牵引作业，可适配薄煤层、急倾斜煤层等复杂井下作业场景。设备整体采用卧式单筒缠绕结构，整体布局紧凑，占用空间较小，适配井下狭窄巷道的作业环境。设备可在温度0℃至40℃、含煤尘及潮湿的井下环境稳定运行，是矿山综采工作面配套的基础辅助设备，可匹配常规井下支护回收与设备挪移作业需求。

二、核心结构与技术参数

JH-8回柱绞车具备标准化的结构配置与精准的技术参数，整机核心传动系统采用蜗轮蜗杆搭配开式齿轮组合传动，总减速比为51.76，传动配比稳定，可实现低速大扭矩输出。设备卷筒直径为280mm，配套钢丝绳直径17mm，标准容绳量80m，可满足常规工作面的牵引作业行程。额定牵引力匹配井下常规回柱作业需求，匀速绳速区间稳定在0.12m/s至0.18m/s，低速运行模式可降低牵引过程中的构件冲击。动力系统搭载YBJ-7.5矿用隔爆型电动机，额定功率7.5kW，适配井下防爆作业标准，可规避易燃易爆环境下的安全隐患。整机外形尺寸为1550×530×570mm，设备自重贴合井下搬运、固定作业的实操要求，转动部位采用滚动轴承支撑，运行摩擦系数稳定。

三、制作工艺与运行规范

JH-8回柱绞车机架采用型钢整体焊接成型，焊缝均匀饱满，无虚焊、夹渣等工艺缺陷，机架整体平整度误差控制在规范允许范围，保障设备安装稳定性。蜗轮蜗杆核心传动构件采用合金材质加工，经过调质硬化处理，构件耐磨性能适配长期连续作业工况，传动部件配合间隙均匀，可维持稳定的传动效率。设备配置手动制动结构，制动贴合面积充足，制动行程均匀，停机锁止效果稳定，可在负载状态下完成可靠锁止。设备安装需保持水平状态，保障传动系统润滑均匀，运行过程中各转动、传动部件运转平稳，无异常卡顿与偏移。整机符合矿用设备通用制造及验收标准，适配井下长期连续作业模式，结构耐久度与运行稳定性适配矿山常规作业频次，可满足井下常态化回柱、牵引辅助作业需求。
