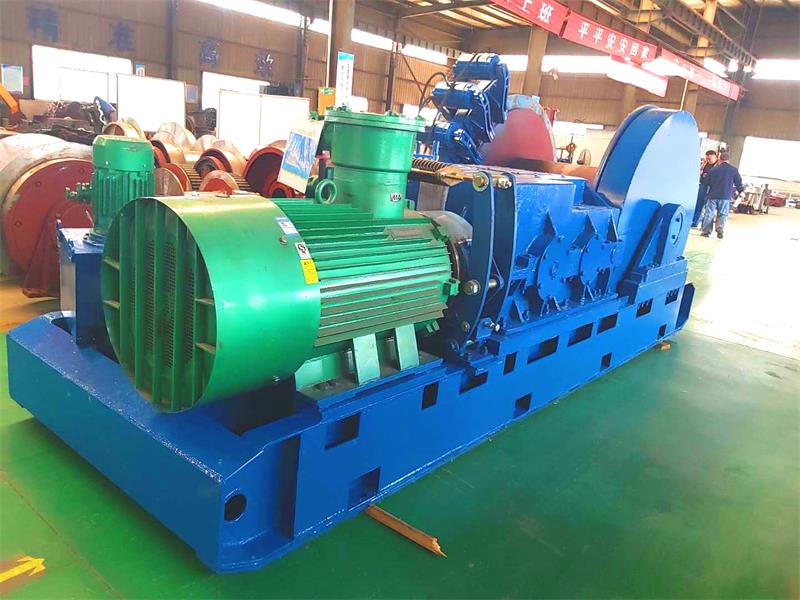

JSDB-30AY双速多用绞车 矿用辅助牵引设备结构与运维说明

一、设备构造与适用工况范围

JSDB-30AY双速多用绞车为煤矿井下隔爆型双速牵引设备，主要用于采煤工作面回柱放顶、设备搬迁、物料转运、巷道内重物牵引，依靠减速箱滑移齿轮结构实现快慢两档速度切换，兼顾重载慢速牵引与轻载快速收绳作业。整机由隔爆型三相异步电机、带制动轮联轴器、剖分式减速箱、卷筒组件、工作制动闸、安全制动闸、变速操作手把、型钢焊接底座及隔爆电控系统组成。减速箱为核心变速部件，通过拨动滑移齿轮切换传动速比，实现快慢速转换；卷筒用于缠绕钢丝绳，配套双重制动机构，工作制动用于正常作业调速停车，安全制动作为紧急保护，防止重物下滑跑车。设备整体结构紧凑，宽度高度尺寸较小，适配井下巷道狭小空间，整机采用隔爆设计，可在含有瓦斯、煤尘爆炸性混合气体的矿井环境使用。广泛应用于井下采煤工作面、掘进巷道、机电硐室，用于支护回撤、大型设备搬运、矿车调运，适用于井下潮湿、多粉尘工况；不可用于强腐蚀介质、露天无防护长期暴晒场景，严禁超载牵引作业。

二、核心性能参数与产品优势

JSDB-30AY配套隔爆电机额定功率45kW，卷筒容绳量750m，适配钢丝绳直径36mm；慢速档位输出拉力大，适合重载牵引，快速档位绳速高，用于轻载快速收绳，两档速度切换操作便捷。设备配备双重制动保护，工作制动与安全制动相互独立，制动可靠，具备失电制动保护功能，断电后自动锁止卷筒，有效防范跑车事故。减速箱采用滚动轴承支撑，传动损耗低，箱体为剖分结构，拆装检修方便。整机底座采用加厚型钢焊接，刚性强，便于井下固定与搬迁。电控系统全部采用矿用隔爆元件，具备过载、断相、短路保护功能，满足煤矿防爆安全规范。对比单速回柱绞车，双速结构可根据载荷灵活切换速度，重载有劲、轻载高效，减少作业等待时间；双重制动大幅提升井下牵引作业安全性，一机多用，减少井下设备配置数量，降低设备采购与维护成本。设备通用性强，可配套井下各类牵引索具，满足多种井下辅助运输需求。

三、现场安装调试与运维管控细则

设备就位安装时，将绞车底座采用地锚牢固固定在巷道底板，保证整机稳固，作业过程不发生滑移、翻转。安装完成后检查联轴器同轴度，制动闸间隙调试至标准范围，变速手把切换灵活无卡滞；空载试运转，分别测试快慢两档运行状态，检查制动系统动作可靠性，各项保护功能测试合格后方可投入负载作业。作业前检查钢丝绳有无断丝、锈蚀、变形、松股，绳卡固定牢靠，钢丝绳排列整齐，不得出现挤压、乱绳现象；确认制动闸、操作手柄、电控按钮完好。作业过程严格遵守额定拉力，严禁超载牵引；换挡操作必须停机进行，禁止带负荷切换快慢速档位，防止齿轮打齿损坏。日常巡检重点检查电机温升、制动闸磨损量、减速箱油位与有无渗漏油，检查钢丝绳磨损情况，及时清理卷筒内煤尘杂物。定期更换减速箱润滑油，对制动闸瓦磨损超标部件及时更换；定期校验制动系统，保证紧急制动灵敏可靠。检修作业必须切断电源，执行停电挂牌上锁制度，释放卷筒载荷后方可开盖检修。井下潮湿环境下做好电机防潮防护，定期清理隔爆面煤尘，隔爆面受损、锈蚀时按规范修复，保证防爆性能完好。作业结束后，将重物落地、释放钢丝绳张力，切断设备电源，保障井下牵引作业安全。
