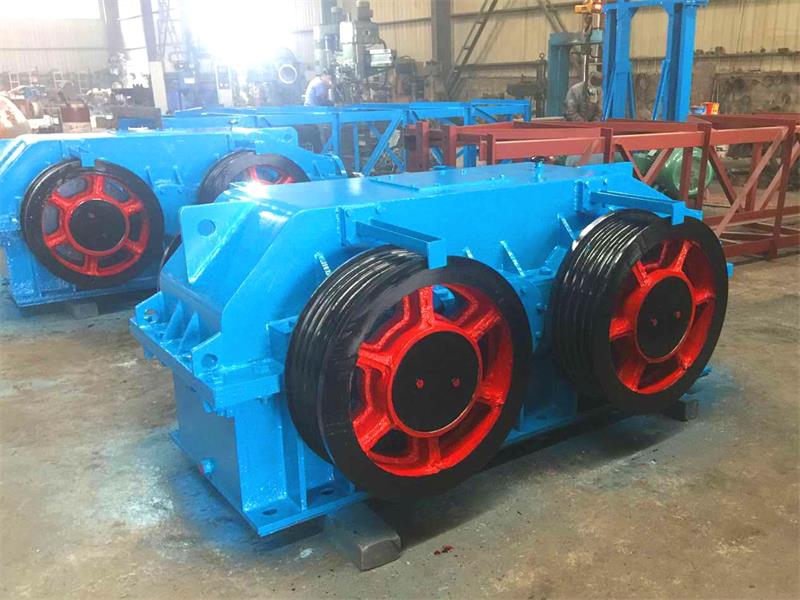

2JDM-30调车绞车 双摩擦轮轨道车辆牵引设备概述

一、设备构造与适用工况范围

2JDM-30 调车绞车属于双摩擦轮式电动调车设备，依靠摩擦轮与钢丝绳之间摩擦力实现轨道车辆牵引作业。整机由隔爆型驱动电机、齿轮减速器、两组摩擦轮总成、底座机架、制动组件、钢丝绳导向轮、电控保护单元等部件构成。电机输出动力传递至减速器，减速后驱动摩擦轮转动，钢丝绳环绕在摩擦轮槽内，依靠摩擦力带动钢丝绳往复运动，拉动矿车、车厢完成轨道调运。摩擦轮采用弧槽结构，增大钢丝绳接触面积，导向轮用于限定钢丝绳走向，防止绳体脱槽。该设备多用于煤矿地面车场、选煤厂、冶金厂区、水泥厂等场地，完成轨道矿车编组、移位、进出仓等调车作业，适配室外固定场地长期连续作业。

二、核心性能参数与产品优势

设备额定牵引力 300kN，工作绳速 0.16m/s，回绳绳速 0.32m/s，配套钢丝绳直径 36mm，驱动电机功率 47/67kW，采用 380V/660V 供电。摩擦轮为双轮结构，可实现双向牵引作业，钢丝绳不固定缠绕在卷筒上，可满足较长距离调车需求。齿轮减速器采用油浴润滑，运转过程传递扭矩稳定。设备配置制动部件，停机时锁止摩擦轮，防止车辆自行溜动。整机底座采用型钢焊接，可通过地脚螺栓固定于混凝土基础。摩擦轮弧槽可更换衬层，衬层磨损后单独替换，无需更换整套摩擦轮。设备可配套限位、过载保护装置，出现载荷超标时输出停机信号。

三、现场安装调试与运维管控细则

设备进场后，核对设备铭牌与出厂资料，检查机架、摩擦轮、减速器壳体有无变形开裂，查看电机、制动组件外观。浇筑混凝土基础，基础平面保持水平，使用地脚螺栓固定整机，安装导向轮，布设钢丝绳，调整导向轮位置，保证钢丝绳与摩擦轮槽对中。电气线路按照图纸接线，完成接地保护。安装完成后开展空载试运转，检查摩擦轮、减速器运转状态，确认制动机构动作可靠，再进行带载调试，调整制动间隙。日常巡检查看摩擦轮衬层磨损厚度，检查钢丝绳断丝、变形情况，观测减速器油温与振动状态，定期补充、更换减速机油品。作业过程控制牵引载荷，不超过额定牵引力。检修作业前切断供电电源，锁闭开关，释放钢丝绳张力，再开展构件拆解。衬层、钢丝绳达到磨损限值时及时更换。出现溜车、异响、载荷异常等情况，立刻停机，排查故障后方可恢复作业。
