一、设备组成与适用工况

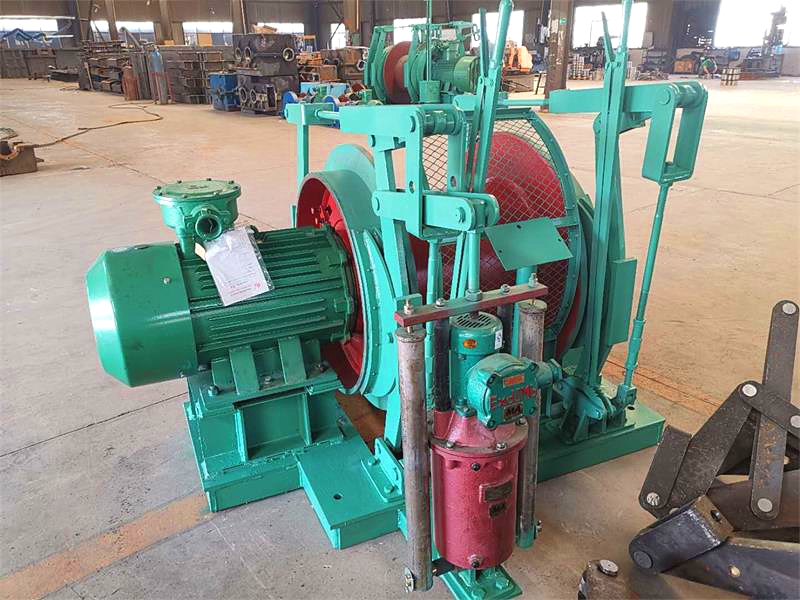

JD-2.5 调度绞车属于矿用隔爆型辅助牵引设备，整机主要由隔爆电机、两级齿轮减速器、卷筒组件、双制动机构、固定底座以及配套防爆电控部件构成，设备结构集成紧凑，箱体封闭性良好，能够抵御井下煤尘、碎石侵入传动内部。该设备主要用于煤矿井底车场、采区运输巷道、掘进工作面，完成空重矿车编组调度、物料拖运、短距离辅助牵引作业，适配井下潮湿、粉尘较多的巷道环境，配套电气部件满足井下防爆要求，可在有瓦斯、煤尘爆炸风险的矿井内使用。设备底座预留安装孔位，采用地脚螺栓固定方式，作业时不易发生位移，拆装转运便捷，适合巷道内多点布设使用。

二、技术指标与运行特征

该型号绞车额定静张力 25kN，配套 40kW 隔爆电机，供电电压支持 660V、1140V 两种规格，卷筒直径 620mm、筒宽 580mm，适配钢丝绳直径 18.5mm，常规容绳量 580m，拓展工况可达 800m，钢丝绳运行速度区间为 1.16m/s～1.46m/s，总传动比 42.24。设备配备工作制动与安全制动两套制动结构，制动响应稳定，操作方式简单，启停过程运行平稳。传动齿轮采用耐磨材质加工，承载能力强，长期连续作业下故障率偏低，整机自重适中，兼顾牵引能力与场地适配性。使用过程中钢丝绳排布均匀，合理控制牵引角度，能够降低钢丝绳磨损、脱槽等问题，保障巷道内牵引作业持续开展。

三、安装调试与运维规范

设备进场安装前，需要平整巷道基础，保证底座放置水平，紧固地脚螺栓，同时检查制动闸带、销轴、钢丝绳有无破损、锈蚀缺陷，电控线路按照防爆规范接线，做好接地保护。调试阶段空载试运行，检查卷筒转动、制动开合是否顺畅，制动间隙调整至标准范围，确认限位、控制按钮功能正常后方可投入重载作业。日常运行期间，操作人员持证上岗，严格控制牵引载荷，不允许超载牵引；定期检查闸带磨损量、齿轮箱油位、钢丝绳断丝情况，及时补充或更换齿轮润滑油，磨损超标配件及时更换。作业结束后切断电源，做好防尘防护；定期开展防爆检查，保持防爆面完好，检修作业前断电闭锁，规避井下电气安全隐患，所有运维操作遵循矿用设备安全规程。
